Automation / CNC

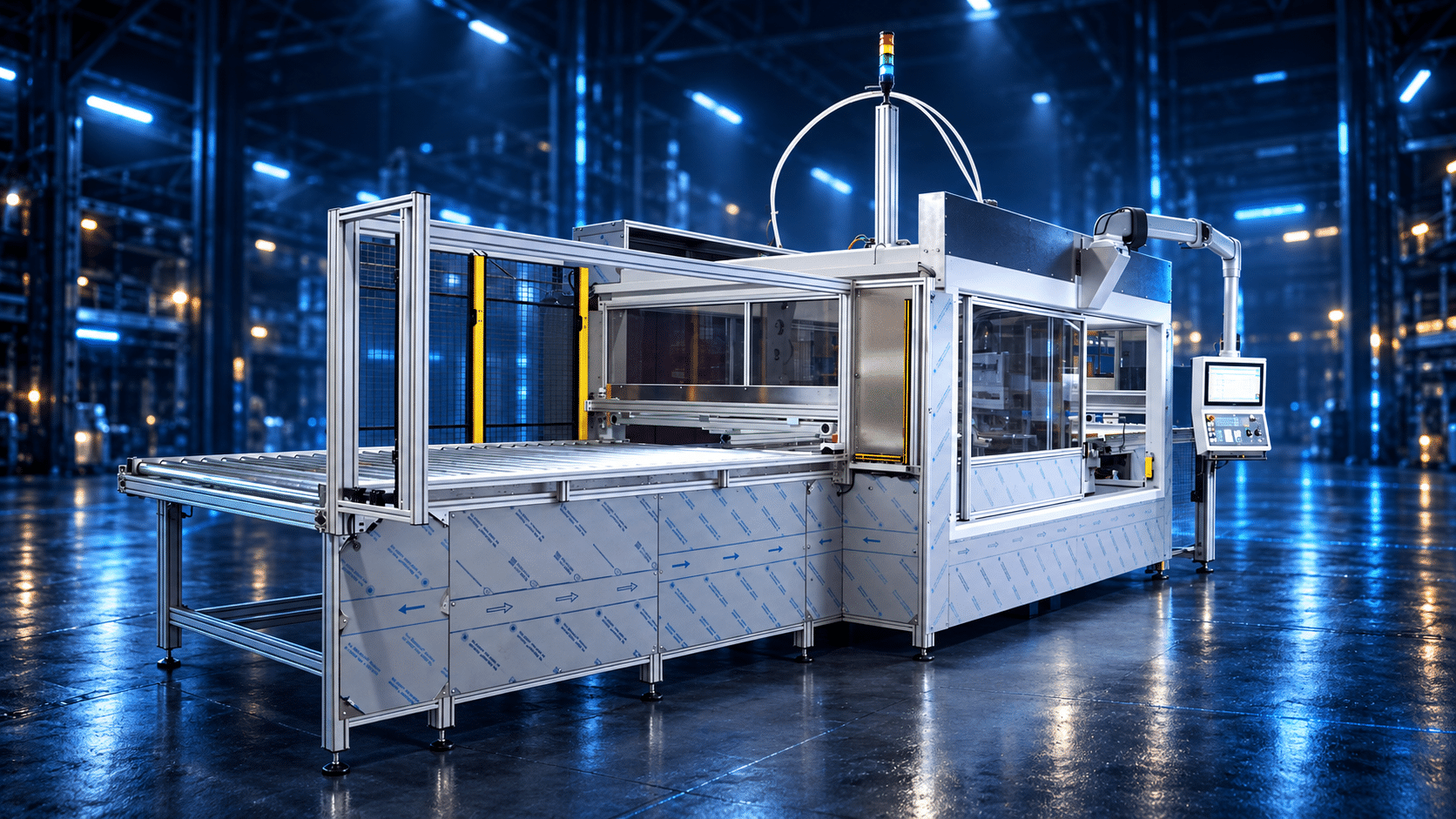

Sonder-CNC-
Anlage
Bolzenschweißen auf
2.800 × 1.400 mm
2.800 × 1.400 mm
Ein Ausführungsbeispiel für automatisiertes Bolzenschweißen – abgestimmt auf Bauteil, Bolzentyp und Produktionsablauf.
Individuelle CNC-Lösung · Ausführungsbeispiel
2.800 × 1.400
Arbeitsbereich in mm
Zwei Verfahren
Spitzen- und Hubzündung
Automatisch
Bauteile ein- und ausfahren
Auf den Prozess abgestimmt
Zuführen. Positionieren.
Bolzenschweißen.
So greifen Bauteiltransport, Schweißtechnik und Schutzkonzept in dieser Anlage ineinander.
01
Automatischer Transport
Rollentisch und Vereinzelung ermöglichen das automatische Ein- und Ausfahren der Bauteile.
02
Zwei Schweißverfahren
Spitzenzündungsbolzen und Erdungs- bzw. Großflanschbolzen lassen sich mit den dafür vorgesehenen Schweißköpfen innerhalb einer Anlage verarbeiten.
03
Schutzkonzept
Die Schutzumhausung grenzt den Arbeitsbereich ab. Sicherheitseinrichtungen ergänzen das Anlagenkonzept.
Technische Eckdaten
Die Anlage
im Überblick.
Die Daten gelten für dieses Ausführungsbeispiel. Ihre CNC-Lösung konfigurieren wir passend zu Ihren Bauteilen und Ihrem Prozess.
Arbeitsbereich
2.800 × 1.400 mm
Bauteiltransport
Rollentisch mit Vereinzelung
Be- und Entladung
Automatisches Ein- und Ausfahren
Spitzenzündung
2 × KAH-100D
Hubzündung
1 × Sonder-Schweißkopf
Sonderkopf-Anwendung
Erdungs- bzw. Großflanschbolzen
Schutzausstattung
Schutzumhausung und Sicherheitseinrichtung
Technik im Detail
Ein Blick in die Anlage.

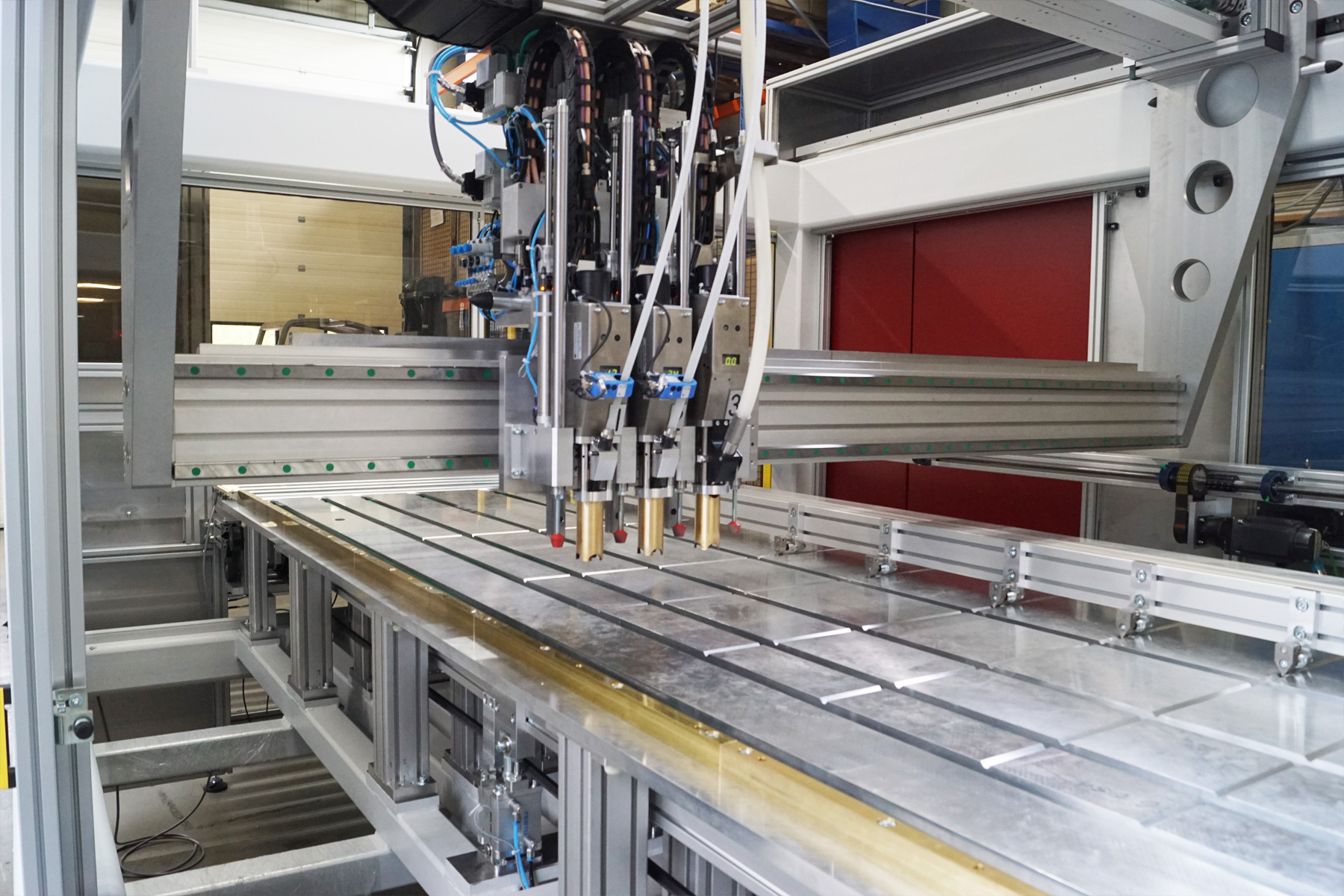

2 × KAH-100D
Schweißköpfe für Spitzenzündungsbolzen.
Schweißköpfe für Spitzenzündungsbolzen.

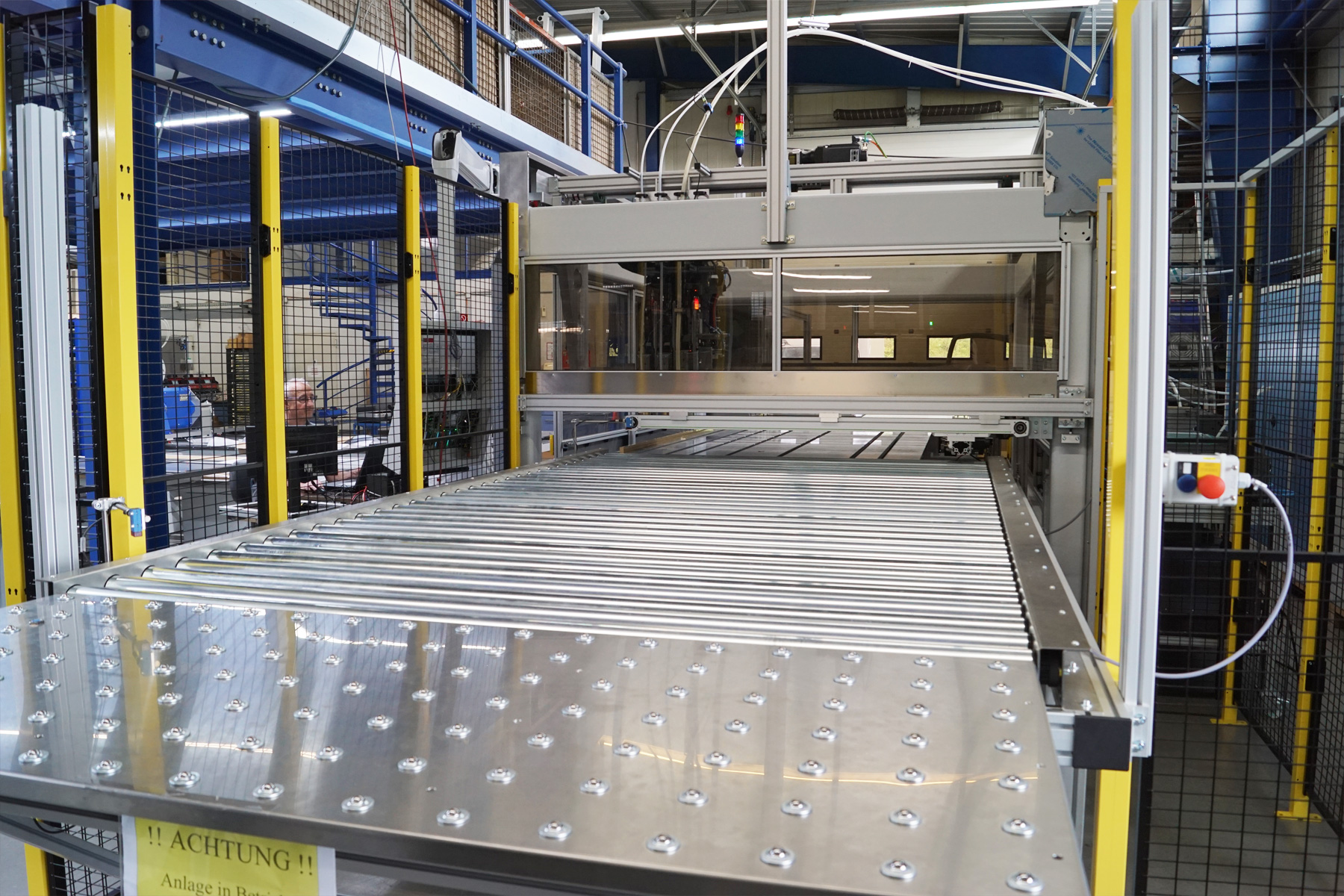

Arbeitsstation
Einblick in den Bearbeitungsbereich.
Einblick in den Bearbeitungsbereich.

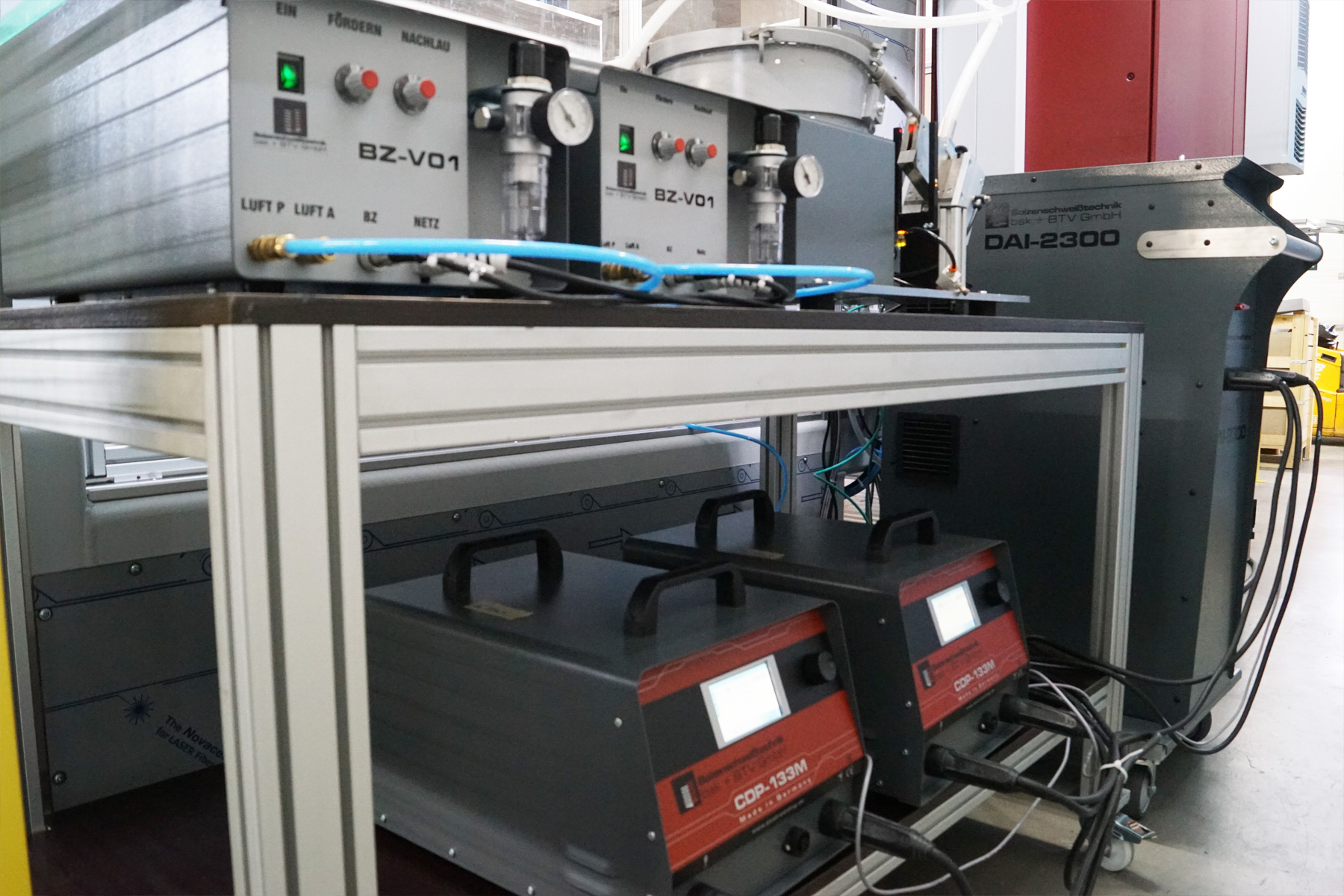

Systemübersicht
Schweißgeräte und Zuführung im Zusammenspiel.
Schweißgeräte und Zuführung im Zusammenspiel.

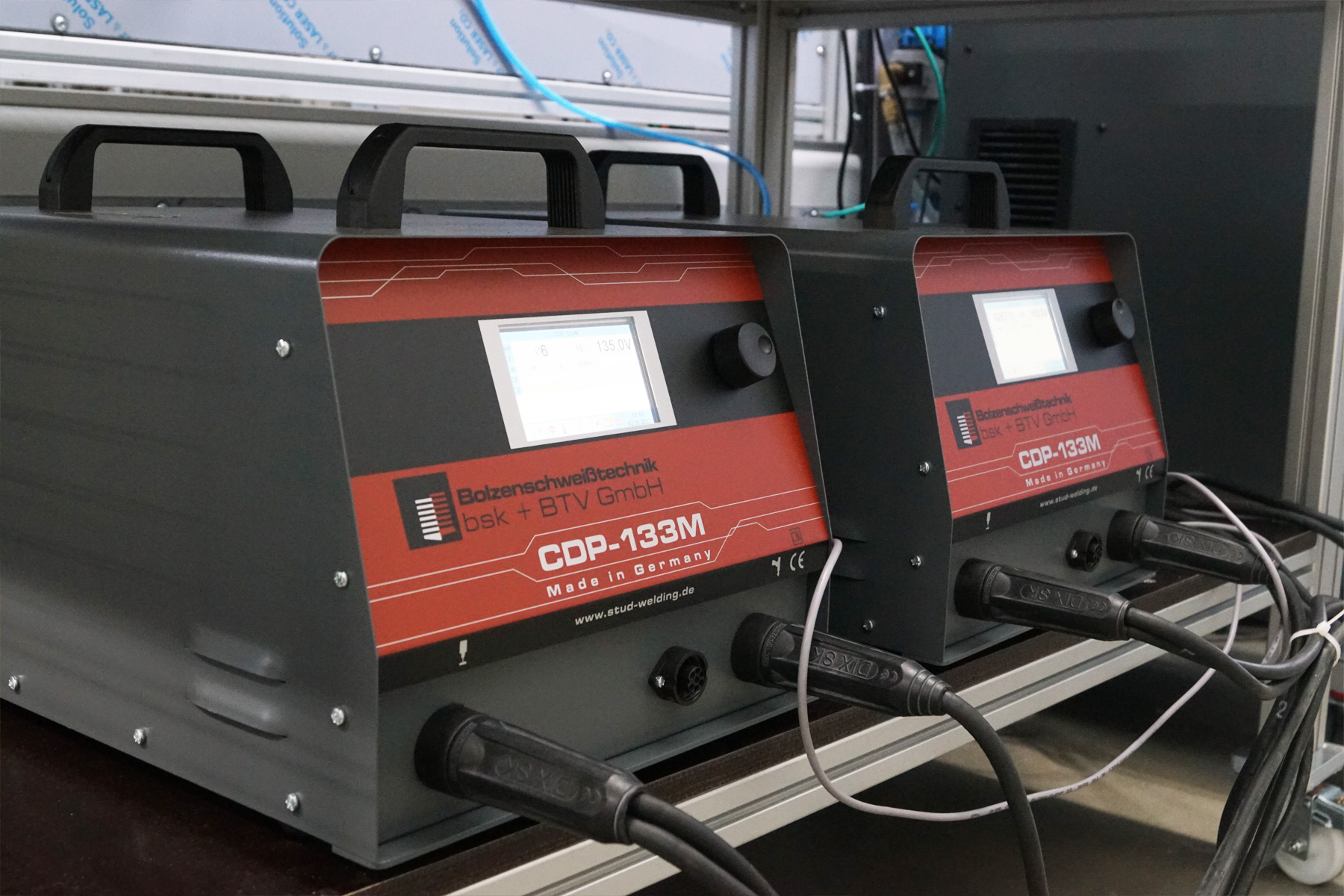

CDP-133M
Schweißgerät für Spitzenzündung.
Schweißgerät für Spitzenzündung.

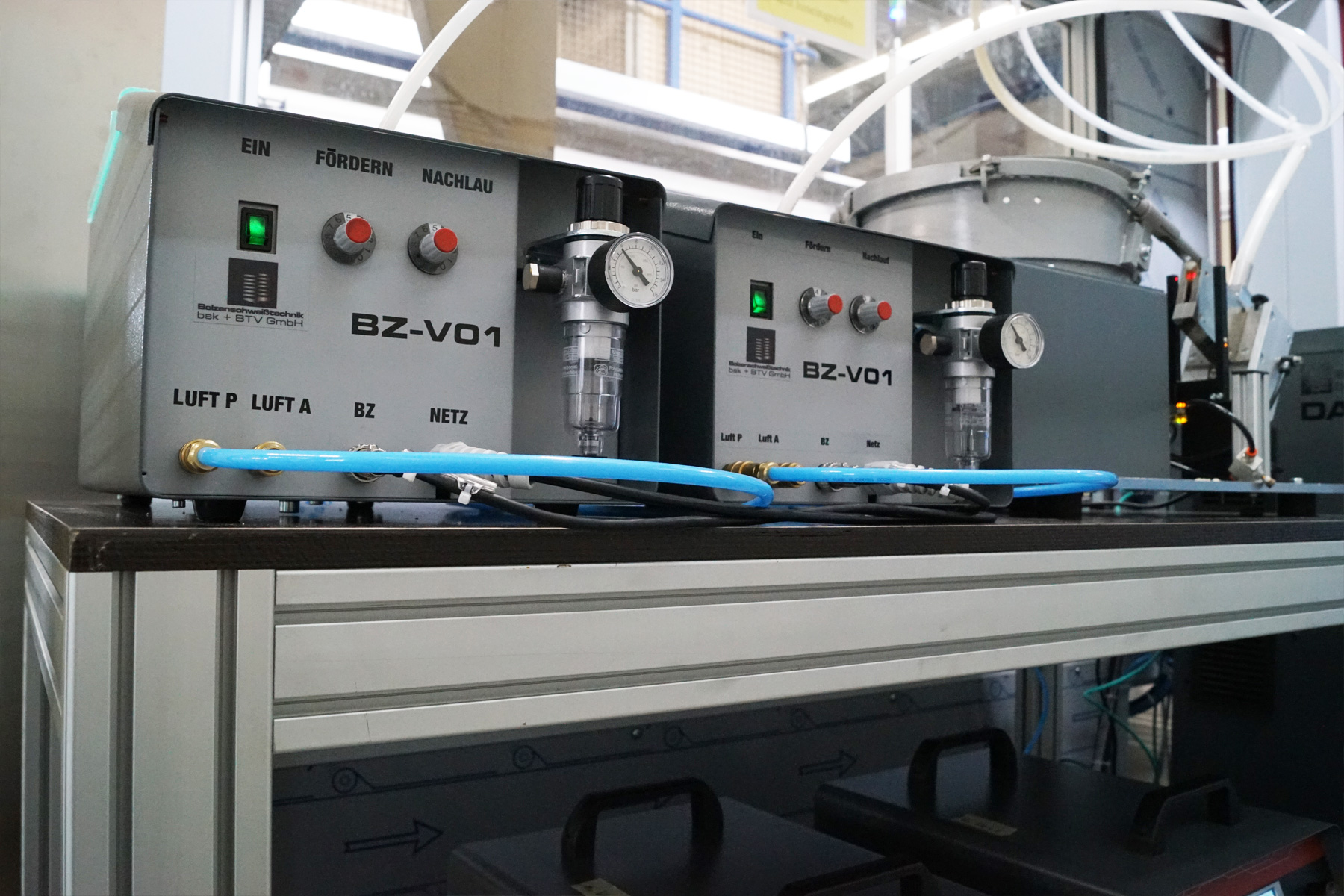

BZ-V01
Bolzenzuführung der Anlage.
Bolzenzuführung der Anlage.

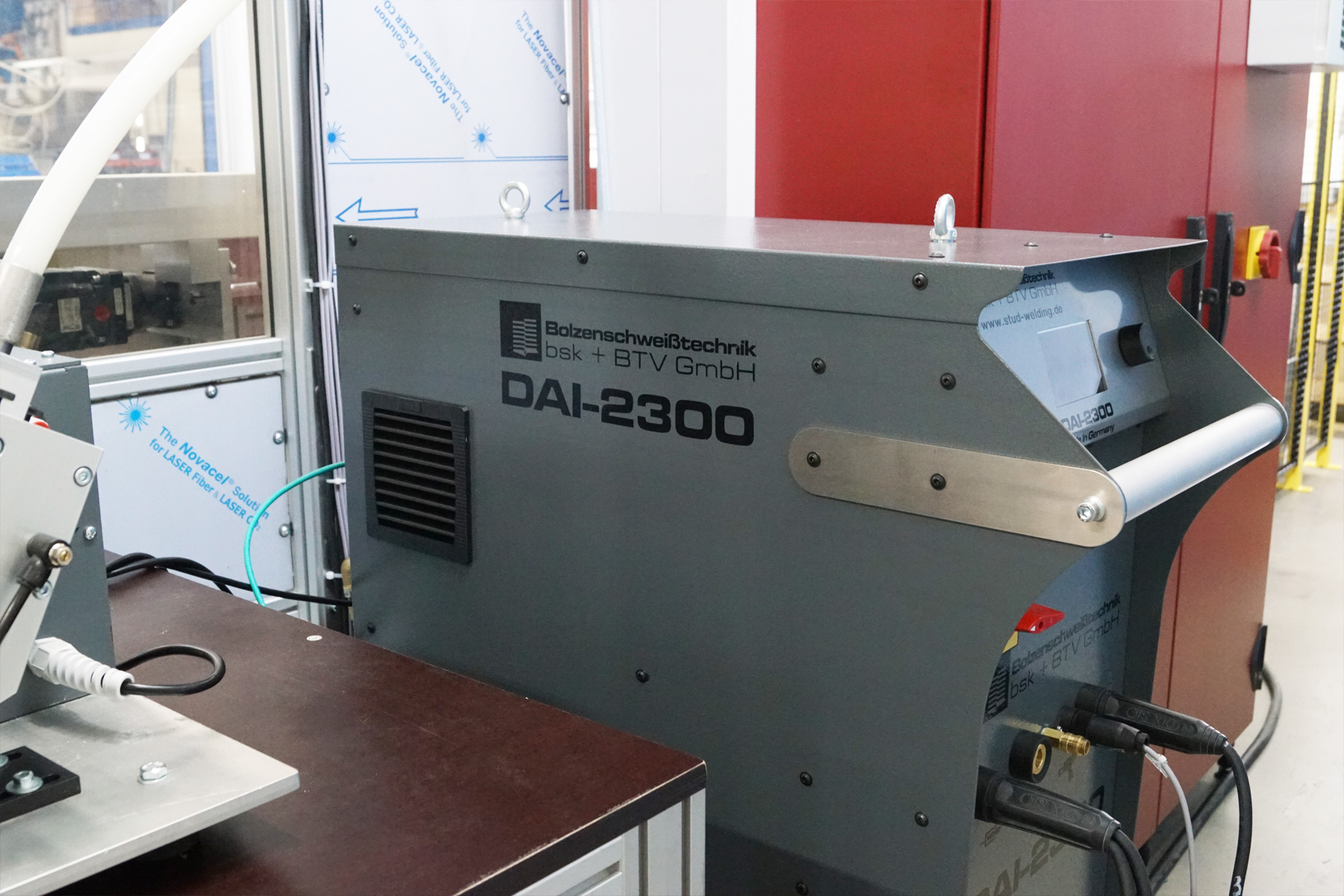

DAI-2300
Inverter für den Schweißprozess.
Inverter für den Schweißprozess.
Teil eines abgestimmten Systems
Schweißtechnik
für die Automation.
Entdecken Sie die Schweißgeräte dieser Anlage und ihre Einsatzmöglichkeiten.
Individuelle Automatisierung
Ihre Bauteile.
Ihre Anlage.
Besprechen Sie mit uns Bauteilgeometrie, Bolzentypen und den gewünschten Produktionsablauf.
