CDP-99M
TECHNISCHE DATEN
M3 – M10
99.000 µF
1 – 3 ms
20
50 – 200 V
12 kg
DIGITALE WEGMESSUNG
OPTIONALE PROZESSÜBERWACHUNG
BEDIENUNG & GERÄTESICHERHEIT

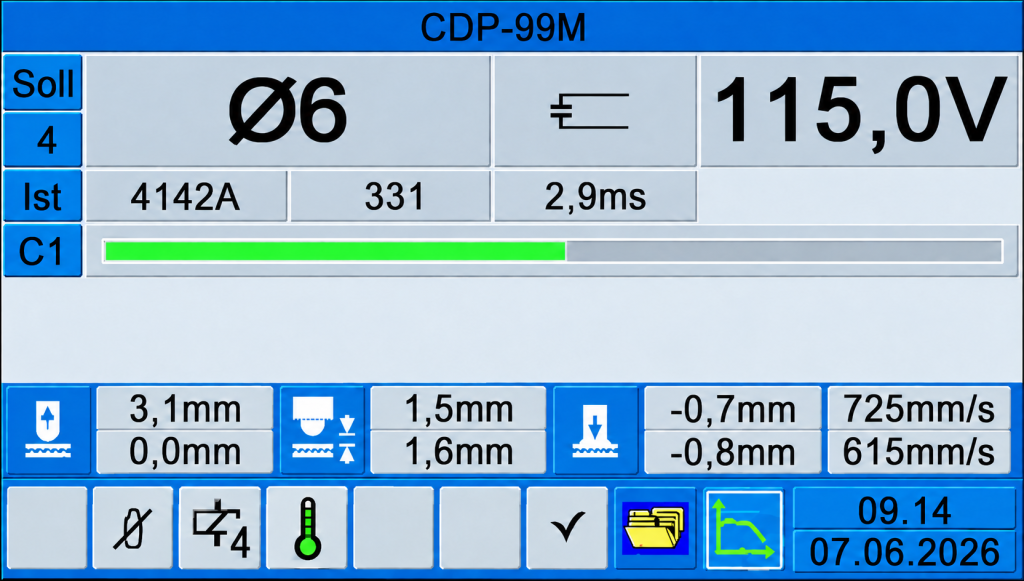

4-ZOLL-GRAFIKDISPLAY
EINKNOPF-BEDIENUNG
FEHLERDIAGNOSE & STOP-FUNKTION
THERMOSTATISCH GEREGELTER LÜFTER
PROGRAMM-BIBLIOTHEK
MIKROPROZESSOR-STEUERUNG
KAPAZITÄTSÜBERWACHUNG
Prozessüberwachung
ANWENDUNGEN & WERKSTOFFE
Standard-Schweißpistole
Schweißpistolen mit Wegmessung
Contact-M
GEEIGNETE WERKSTOFFE
M3 – M10
≤ 15 µm · bis M8
Nicht aushärtbar · bis M6
PASSENDE SCHWEISSELEMENTE
Technische Unterlagen
Noch unsicher bei der Geräteauswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENHäufig gestellte Fragen
zum CDP-99M
Welche Bolzendurchmesser kann das CDP-99M schweißen?
Das CDP-99M schweißt Stahl- und Edelstahlbolzen von M3 bis M10. Für zinkbeschichtete Bleche mit einer Schichtdicke bis 15 µm gilt ein Schweißbereich bis M8, für nicht aushärtbare Aluminiumlegierungen bis M6.
Welche Schweißpistolen und Automatikschweißköpfe sind kompatibel?
CONTACT, CONTACT-M, GAP und GAP-M können am CDP-99M betrieben werden. ATP-8 und ATP-8M benötigen das optionale Automatikmodul; KAH-100D und RAPIDOR QF das CNC-Modul. Auch die automatische Bolzenzuführung BZ-V01 ist anschließbar. Die optionale Mehrstellentechnik mit Switchbox DA-4 ermöglicht bis zu vier separat gesteuerte Schweißpistolen.
Was ist der Unterschied zwischen Wegmessung und Prozessüberwachung?
Die digitale Wegmessung erfasst mechanische Parameter wie Bolzenüberstand, Abhubmaß, Eintauchmaß und Geschwindigkeit und kann bereits ohne optionale Prozessüberwachung genutzt werden. Die Prozessüberwachung erweitert dies um Aufzeichnung, Auswertung und Grenzwertüberwachung sowie elektrische Prozessparameter wie Schweißstrom und Schweißzeit.
Welche Materialien können geschweißt werden?
Das CDP-99M eignet sich für Stahl und Edelstahl im Bereich M3 bis M10, für zinkbeschichtete Bleche mit einer Schichtdicke bis 15 µm bis M8 sowie für nicht aushärtbare Aluminiumlegierungen bis M6.
Wie schnell ist die Schweißfolge?
Für das CDP-99M nennt das Datenblatt 20 Bolzen pro Minute im Dauerbetrieb. Die Schweißzeit beträgt 1 bis 3 ms. Das elektronisch getaktete Inverter-Ladeteil ermöglicht kurze Ladezyklen.
CDP-99M FÜR IHREN SCHWEISSPROZESS
Wir beraten Sie zu Werkstoff, Bolzendurchmesser, Schweißpistole und den optionalen Automatik-, CNC- und Mehrstellenfunktionen.
