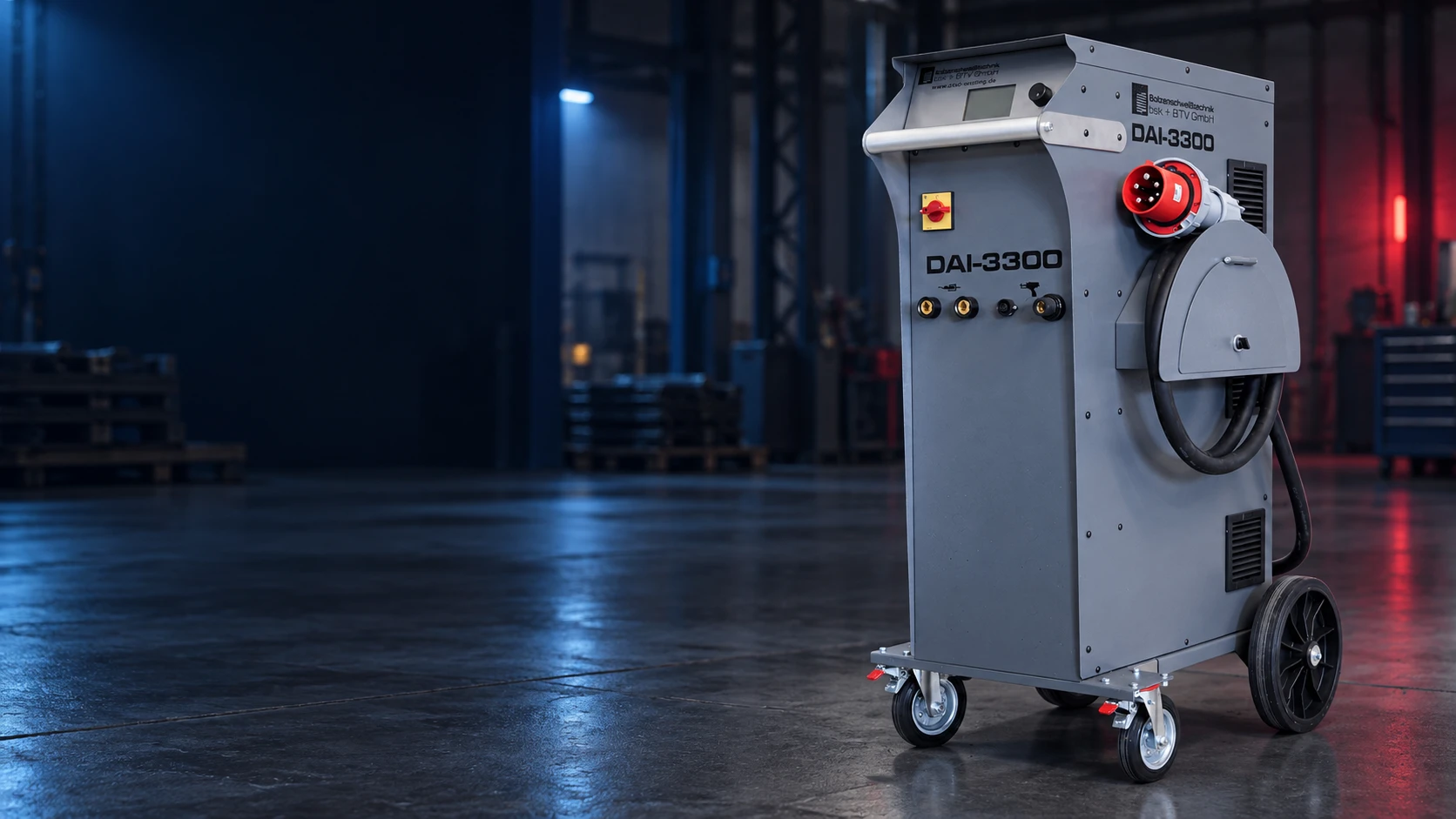

BOLZENSCHWEISSGERÄT. HUBZÜNDUNG INVERTER.
DAI-3300
HUBZÜNDUNG & KURZZEITHUBZÜNDUNGHubzündung Inverter mit 3.000 A maximalem Schweißstrom, Konstantstromregelung und menügeführter Bedienung.
Wegmessung mit M-Pistolen
Inverter mit Konstantstromregelung
3.000 A Schweißstrom
4-Zoll-Grafikdisplay
AUF EINEN BLICK
TECHNISCHE DATEN
M3–M24
RD-Gewindebolzen
100–3.000 A
Schweißstrom, geregelt
5–1500 ms
Schweißzeit
IP 23
Schutzart
3 × 320–495 V
Netzanschluss
134 kg
Gewicht
FÜR REPRODUZIERBARE SCHWEISSPROZESSE
DIGITALE WEGMESSUNG
Mit einer kompatiblen M-Pistole zeigt das DAI-3300 Bolzenüberstand, Abhubmaß, Eintauchmaß und Kolbengeschwindigkeit unmittelbar am Display an. Für diese Anzeige ist keine elektrische Prozessüberwachung erforderlich.
Bolzenüberstand
Abhubmaß
Eintauchmaß
Geschwindigkeit
GERÄTEDATEN
DAI-3300 im Detail
- Schweißverfahren
- Hubzündung mit Keramikring oder Schutzgas; Kurzzeithubzündung
- Schweißbereich
- M3–M24 (RD); Ø 2–25 mm
- Schweißstrom / Zeit
- 100–3000 A, geregelt / 5–1500 ms
- Netzanschluss
- 3 × 320–495 V, 50/60 Hz; CEE 125 A
- Absicherung
- 125 A träge
- Schutzart / Schutzklasse
- IP 23 / I
- Abmessungen (L × B × H)
- 1007 × 477,5 × 1249 mm
- Gewicht
- 134 kg
- Pistolenanschlüsse
- Bis zu vier Pistolenanschlüsse mit der optionalen externen Switchbox DA-4.
- Kühlung
- Thermostatisch geregelter Lüfter, serienmäßig
SCHWEISSKREIS IM BLICK
ÜBERWACHUNG & OPTIONEN
Die Prozessüberwachung überwacht sowohl die mechanischen als auch die elektrischen Werte und vergleicht die Ist-Werte mit den Soll-Werten. Bei Abweichungen außerhalb der Toleranz gibt das Gerät eine Fehlermeldung aus.
Bolzenüberstand
Abhubmaß
Eintauch- / Abschmelzmaß
STOP-Funktion bei Fehlermeldungen
Optional: externe Switchbox DA-4
Standardbibliothek und eigene Schweißprogramme
Prozessdaten speichern: mit optionaler Prozessüberwachung
USB-Anschluss und Automatikmodule optional
EFFIZIENT UND ZUVERLÄSSIG
BEDIENUNG & GERÄTESICHERHEIT
Menügeführte Einknopfbedienung, Überwachung des Schweißkreises und STOP-Funktion bei geräteinternen oder prozessbedingten Fehlermeldungen.
4-ZOLL-GRAFIKDISPLAY
Multifunktionales Display für die relevanten Schweißparameter
EINKNOPF-BEDIENUNG
Dialogführung über Menüstruktur und Drehregler
FEHLERDIAGNOSE & STOP-FUNKTION
Diagnose von Phasenausfall, Übertemperatur sowie defektem Hubmagneten oder Steuerleitung
THERMOSTATISCH GEREGELTER LÜFTER
Serienmäßige, temperaturabhängige Kühlung
PROGRAMM-BIBLIOTHEK
Standard-Schweißprogramme sind hinterlegt. Eigene Schweißprogramme können für wiederkehrende Aufgaben in der Bibliothek gespeichert werden.
MIKROPROZESSOR-STEUERUNG
Überwachung aller Funktionen im Schweißkreis
KONSTANTSTROMREGELUNG
Die Invertertechnik regelt den Schweißstrom während des Schweißvorgangs. Strom und Zeit werden über die Gerätesteuerung eingestellt.
OPTIONALE MEHRSTELLENTECHNIK
Bis zu vier Pistolenanschlüsse mit der optionalen externen Switchbox DA-4.
SECHS EINSATZBEREICHE
ANWENDUNGEN & WERKSTOFFE
FÜR HUBZÜNDUNG UND KURZZEITHUBZÜNDUNG
KOMPATIBLE HANDPISTOLEN
WEGMESSUNG MIT M-PISTOLEN
MESSUNG & AUTOMATIK
GAP / DA-10 / DA-12
HANDPISTOLEN
Kompatible Handpistolen: GAP/GAP-M, DA-10/DA-10M, DA-12/DA-12M und DA-19M, DA-22M sowie DA-25M. Der nutzbare Schweißbereich richtet sich zusätzlich nach Pistole, Werkstoff und Schweißelement.
Schweißpistolen ansehenM-PISTOLEN
MIT WEGMESSSYSTEM
Pistolen mit dem Zusatz M besitzen ein integriertes Wegmesssystem. Die mechanischen Parameter werden am Gerätebildschirm angezeigt; Speichern und Auswerten setzt die optionale Prozessüberwachung voraus.
Schweißpistolen ansehenATP-8 / ATP-8M
AUTOMATIKPISTOLE
Automatikpistolen benötigen ein optionales Automatikmodul. KAH-100D und Rapidor QF sind über eine optionale Schnittstelle für CNC-Automatisierung vorgesehen.
Automatikgeräte ansehenMATERIALIEN
GEEIGNETE WERKSTOFFE
UNLEGIERTER STAHL
Schweißbereich anwendungsbezogen auswählen
Schweißbereich anwendungsbezogen auswählen
LEGIERTER STAHL
Schweißbereich anwendungsbezogen auswählen
Schweißbereich anwendungsbezogen auswählen
ALUMINIUM
Schweißbereich anwendungsbezogen auswählen
Schweißbereich anwendungsbezogen auswählen
HUBZÜNDUNG & KURZZEITHUBZÜNDUNG
PASSENDE SCHWEISSELEMENTE
Gerätebereich laut deutschem Datenblatt: M3–M24 für RD-Gewindebolzen und Ø 2–25 mm als maximalen Schweißdurchmesser. Die zulässige Verbindung und der nutzbare Bereich hängen zusätzlich von Werkstoff, Schweißelement und Schweißpistole ab.
PASSENDE BOLZENSCHWEISSELEMENTE ANSEHEN →Downloads & Solution Finder
Technische Unterlagen
DAI-3300: Deutsches technisches Datenblatt, Stand 10/2016, Revision 7.
Datenblatt DeutschNoch unsicher bei der Geräteauswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENFAQ
Häufig gestellte Fragen
zum DAI-3300
Welche Schweißbereiche deckt das DAI-3300 ab?
M3–M24 für RD-Gewindebolzen und Ø 2–25 mm als maximalen Schweißdurchmesser laut deutschem Gerätedatenblatt. Pistolenbereich und zulässige Werkstoffkombination sind zusätzlich zu beachten.
Welche Schweißpistolen sind kompatibel?
GAP/GAP-M, DA-10/DA-10M, DA-12/DA-12M und DA-19M, DA-22M sowie DA-25M. ATP-8/ATP-8M benötigen ein optionales Automatikmodul.
Was zeigt die digitale Wegmessung?
Mit M-Pistolen werden Bolzenüberstand, Abhubmaß, Eintauchmaß und Kolbengeschwindigkeit angezeigt. Speichern und Auswerten der Prozessdaten erfordert die optionale Prozessüberwachung.
Welche Werkstoffe nennt das Datenblatt?
Unlegierten Stahl, legierten Stahl und Aluminium. Es weist keine getrennten maximalen Durchmesser je Werkstoff aus. Die konkrete Werkstoffkombination und der Schweißbereich müssen zur Anwendung und Pistole passen.
Welche Netzversorgung und Zusatzmodule sind erforderlich?
3 × 320–495 V, 50/60 Hz, CEE 125 A; Absicherung 125 A träge. Bis zu vier Pistolenanschlüsse mit der optionalen externen Switchbox DA-4. Automatikpistolen benötigen ein optionales Automatikmodul.
