BOLZENSCHWEISSGERÄT. HUBZÜNDUNG.
DA-800M

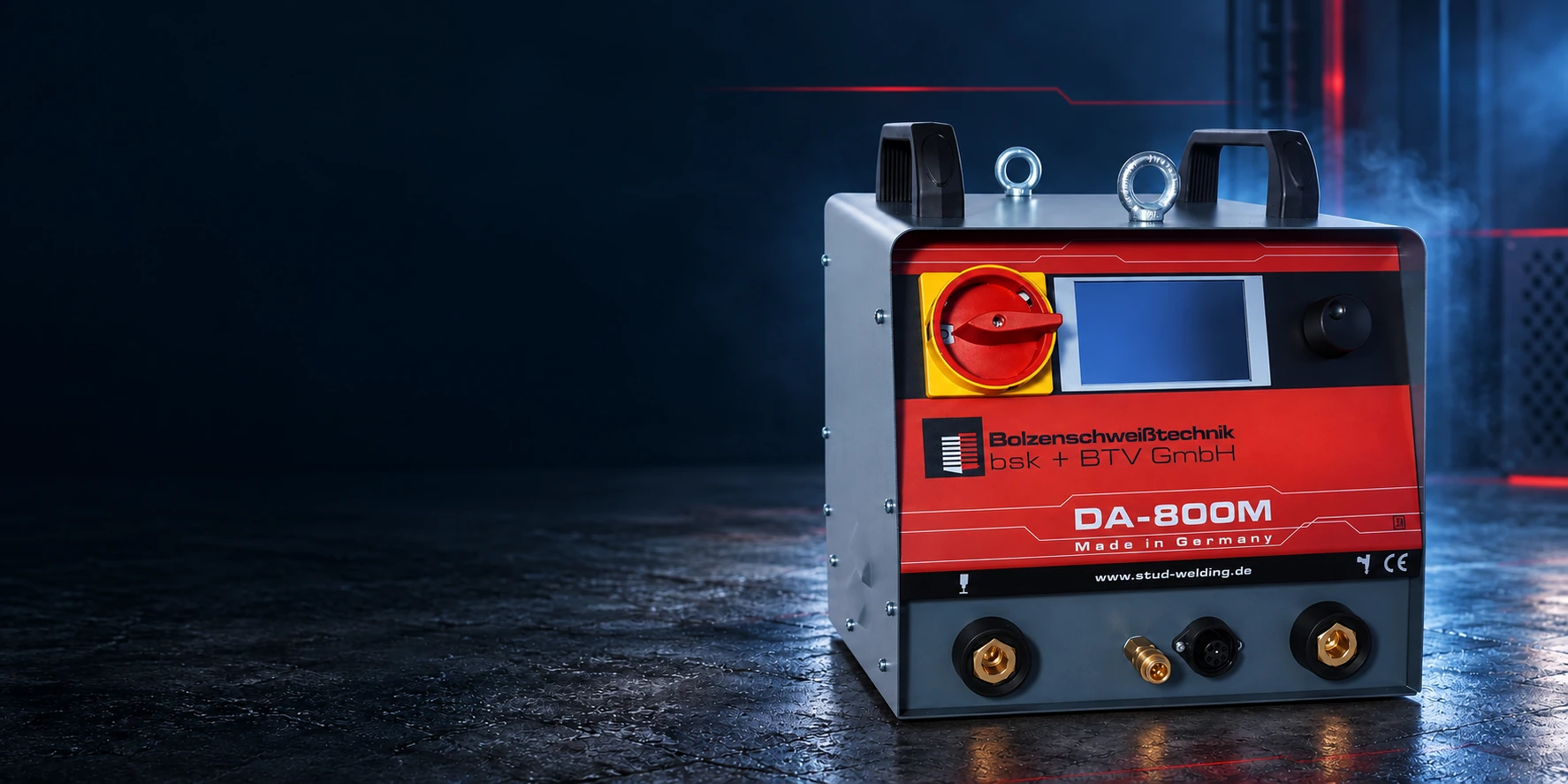

HUBZÜNDUNG & KURZZEITHUBZÜNDUNGKompaktes Bolzenschweißgerät mit 800 A Schweißstrom, menügeführter Bedienung und robuster Bauweise für Werkstatt und Baustelle.
Wegmessung mit M-Pistolen
Kompakte Bauweise
800 A Schweißstrom
4-Zoll-Grafikdisplay
AUF EINEN BLICK
TECHNISCHE DATEN
M3 – M12
RD-Gewindebolzen
800 A
Schweißstrom, ungeregelt
5 – 500 ms
Schweißzeit
IP 23
Schutzart
3 × 400 V
Netzanschluss
40 kg
Gewicht
FÜR REPRODUZIERBARE SCHWEISSPROZESSE
DIGITALE WEGMESSUNG
Mit den Schweißpistolen DA-10M oder DA-12M zeigt das DA-800M Bolzenüberstand, Abhubmaß, Eintauchmaß und Eintauchgeschwindigkeit am Gerät an. Das integrierte Wegmesssystem dieser M-Pistolen unterstützt die Einstellung und Korrektur der mechanischen Parameter. DA-10 und DA-12 besitzen kein Wegmesssystem.
Bolzenüberstand
Abhubmaß
Eintauchmaß
Geschwindigkeit
GERÄTEDATEN
DA-800M im Detail
- Schweißverfahren
- Hubzündung mit Keramikring oder Schutzgas; Kurzzeithubzündung
- Schweißbereich
- M3–M12 (RD); Ø 2–12 mm
- Schweißstrom / Zeit
- 800 A, ungeregelt / 5–500 ms, stufenlos
- Netzanschluss
- 3 × 400 V, 50/60 Hz; CEE 32 A
- Absicherung
- 32 A träge
- Schutzart / Schutzklasse
- IP 23 / I
- Abmessungen (L × B × H)
- 465 × 300 × 271 mm, inkl. Anschlüsse
- Gewicht
- 40 kg
- Pistolenanschlüsse
- 1; optional bis zu 4 mit Switchbox DA-4
- Kühlung
- Thermostatisch geregelter Lüfter, serienmäßig
SCHWEISSKREIS IM BLICK
ÜBERWACHUNG & OPTIONEN
Der Mikroprozessor überwacht die Funktionen im Schweißkreis. Eine STOP-Funktion reagiert auf geräteinterne und prozessbedingte Fehlermeldungen. Mit M-Pistolen unterstützt die farbige Grenzwertanzeige die Kontrolle der mechanischen Parameter.
Bolzenüberstand
Abhubmaß
Eintauch- / Abschmelzmaß
STOP-Funktion bei Fehlermeldungen
Optional: Switchbox DA-4
Schweißzeiten in Bibliothek
Mindestwerte farbig prüfen
Optional: Automatikmodul
EFFIZIENT UND ZUVERLÄSSIG
BEDIENUNG & GERÄTESICHERHEIT
Menügeführte Einknopfbedienung, Überwachung des Schweißkreises und STOP-Funktion bei geräteinternen oder prozessbedingten Fehlermeldungen.
4-ZOLL-GRAFIKDISPLAY
Multifunktionales Display für die relevanten Schweißparameter
EINKNOPF-BEDIENUNG
Dialogführung über Menüstruktur und Drehregler
FEHLERDIAGNOSE & STOP-FUNKTION
Diagnose von Phasenausfall, Übertemperatur sowie defektem Hubmagneten oder Steuerleitung
THERMOSTATISCH GEREGELTER LÜFTER
Serienmäßige, temperaturabhängige Kühlung
PROGRAMM-BIBLIOTHEK
Hinterlegte Schweißzeiten für RD, PS und IS; eigene Schweißzeiten speicherbar
MIKROPROZESSOR-STEUERUNG
Überwachung aller Funktionen im Schweißkreis
GRENZWERT-HINWEISE
Farbige Kennzeichnung bei Unterschreiten eingestellter Mindestwerte für Überstand, Abhub und Abschmelzmaß; mit M-Pistole
OPTIONALE MEHRSTELLENTECHNIK
Bis zu vier Hand- oder Automatikpistolen mit Switchbox DA-4; Automatikbetrieb benötigt ein Automatikmodul
SECHS EINSATZBEREICHE
ANWENDUNGEN & WERKSTOFFE
FÜR HUBZÜNDUNG UND KURZZEITHUBZÜNDUNG
KOMPATIBLE HANDPISTOLEN
WEGMESSUNG MIT M-PISTOLEN
MESSUNG & AUTOMATIK
DA-10 / DA-12
HANDPISTOLEN
DA-10 für Kurzzeithubzündung; DA-12 für Hubzündung mit Keramikring oder Schutzgas. Beide ohne Wegmesssystem.
Schweißpistolen ansehenDA-10M / DA-12M
MIT WEGMESSSYSTEM
Mechanische Parameter direkt am Display ablesen: Bolzenüberstand, Abhub, Eintauchmaß und Eintauchgeschwindigkeit.
Schweißpistolen ansehenATP-8
AUTOMATIKPISTOLE
Betrieb nur in Verbindung mit dem optionalen Automatikmodul. Bis zu vier Anschlussstellen sind mit der optionalen Switchbox DA-4 möglich.
Automatikgeräte ansehenMATERIALIEN
GEEIGNETE WERKSTOFFE
UNLEGIERTER STAHL
Schweißbereich anwendungsbezogen auswählen
Schweißbereich anwendungsbezogen auswählen
LEGIERTER STAHL
Schweißbereich anwendungsbezogen auswählen
Schweißbereich anwendungsbezogen auswählen
ALUMINIUM
Schweißbereich anwendungsbezogen auswählen
Schweißbereich anwendungsbezogen auswählen
HUBZÜNDUNG & KURZZEITHUBZÜNDUNG
PASSENDE SCHWEISSELEMENTE
Die Bibliothek enthält Schweißzeiten für RD-, PS- und IS-Bolzen beziehungsweise Stifte. Der angegebene Gerätebereich beträgt M3–M12 (RD) beziehungsweise Ø 2–12 mm. Der nutzbare Bereich hängt von Schweißpistole, Element und Werkstoffkombination ab.
PASSENDE BOLZENSCHWEISSELEMENTE ANSEHEN →Downloads & Solution Finder
Technische Unterlagen
DA-800M: Technisches Datenblatt, Stand 09/2017, Revision 0.
Datenblatt DeutschNoch unsicher bei der Geräteauswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENFAQ
Häufig gestellte Fragen
zum DA-800M
Welche Schweißbereiche deckt das DA-800M ab?
Das Datenblatt nennt M3–M12 für RD-Gewindebolzen und Ø 2–12 mm als Gerätebereich. Maßgeblich sind zusätzlich die Schweißpistole, der Werkstoff und die zulässige Verbindung von Schweißelement und Grundmaterial.
Welche Schweißpistolen sind kompatibel?
Das Datenblatt nennt DA-10, DA-10M, DA-12 und DA-12M. Die Automatikpistole ATP-8 benötigt das optionale Automatikmodul. Die Wegmessung setzt DA-10M oder DA-12M voraus.
Was wird am Display überwacht?
Mit einer M-Pistole werden Bolzenüberstand, Abhubmaß, Eintauchmaß und Eintauchgeschwindigkeit angezeigt. Bei Unterschreiten eingestellter Mindestwerte für Überstand, Abhub und Abschmelzmaß kennzeichnet das Gerät den betroffenen Parameter farbig.
Welche Werkstoffe nennt das Datenblatt?
Unlegierten Stahl, legierten Stahl und Aluminium. Es weist keine getrennten maximalen Durchmesser je Werkstoff aus. Die konkrete Werkstoffkombination und der Schweißbereich müssen zur Anwendung und Pistole passen.
Welche Netzversorgung und Zusatzmodule sind erforderlich?
Standardmäßig sind 3 × 400 V bei 50/60 Hz, eine Absicherung von 32 A träge und ein CEE-32-A-Stecker angegeben. Ein Pistolenanschluss ist vorhanden. Für bis zu vier Anschlussstellen ist die optionale Switchbox DA-4 erforderlich; Automatikpistolen benötigen zusätzlich ein Automatikmodul.
