CDP-66M
TECHNISCHE DATEN
M3 – M8
66.000 µF
1 – 3 ms
bis 20
50 – 200 V
11,5 kg
DIGITALE WEGMESSUNG
OPTIONALE PROZESSÜBERWACHUNG
BEDIENUNG & GERÄTESICHERHEIT
4-ZOLL-GRAFIKDISPLAY
EINKNOPF-BEDIENUNG
FEHLERDIAGNOSE & STOP-FUNKTION
THERMOSTATISCH GEREGELTER LÜFTER
PROGRAMM-BIBLIOTHEK
MIKROPROZESSOR-STEUERUNG
KAPAZITÄTSÜBERWACHUNG

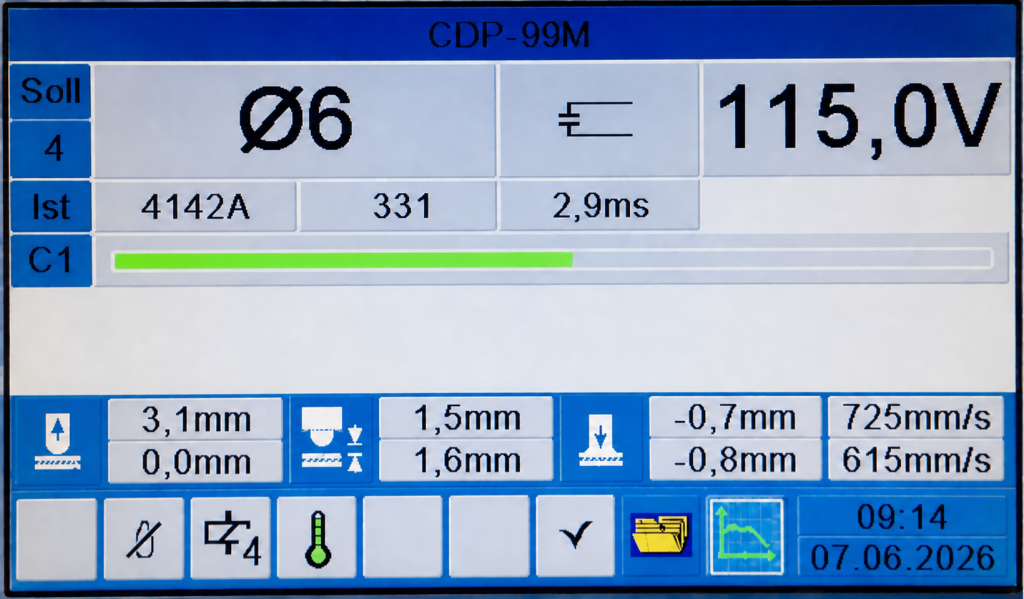

Prozessüberwachung
ANWENDUNGEN & WERKSTOFFE
Standard-Schweißpistole
Schweißpistolen mit Wegmessung
Contact-M
GEEIGNETE WERKSTOFFE
M3 – M8
≤ 15 µm
bis M6
PASSENDE SCHWEISSELEMENTE
Technische Unterlagen
Noch unsicher bei der Geräteauswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENHäufig gestellte Fragen
zum CDP-66M
Welche Bolzendurchmesser kann das CDP-66M schweißen?
Das CDP-66M ist für Schweißbolzen aus Stahl und Edelstahl im Bereich M3 bis M8 ausgelegt. Nicht aushärtbare Aluminiumlegierungen können abhängig von Werkstoff und Anwendung bis M6 verarbeitet werden.
Welche Schweißpistolen sind kompatibel?
Kompatibel sind unter anderem CONTACT, CONTACT-M, GAP und GAP-M.
Was ist der Unterschied zwischen Wegmessung und Prozessüberwachung?
Die digitale Wegmessung erfasst mechanische Parameter wie Bolzenüberstand, Abhubmaß, Eintauchmaß und Geschwindigkeit und kann bereits ohne optionale Prozessüberwachung genutzt werden. Die Prozessüberwachung erweitert dies um Aufzeichnung, Auswertung und Grenzwertüberwachung sowie elektrische Prozessparameter wie Schweißstrom und Schweißzeit.
Welche Materialien können geschweißt werden?
Geeignet sind Stahl und Edelstahl, zinkbeschichtete Bleche bis 15 µm sowie – abhängig von Werkstoff und Anwendung – nicht aushärtbare Aluminiumlegierungen bis M6.
Wie schnell ist die Schweißfolge?
Das CDP-66M erreicht im Dauerbetrieb eine Schweißfolge von bis zu 20 Bolzen pro Minute.
CDP-66M FÜR IHREN SCHWEISSPROZESS
Wir beraten Sie zu Werkstoff, Bolzendurchmesser, Schweißpistole und Automatisierung.
WEITERE GERÄTE DER CDP-M-SERIE
