Gewindebolzen
mit Flansch
PS
MIT FLANSCH.FÜR KURZZEIT-HUBZÜNDUNG.
| Norm | DIN EN ISO 13918 |
| Schweißverfahren | Kurzzeithubzündung (Short Cycle) |
| Gewindegrößen | M3 bis M10 |
| Ausführung | Gewindebolzen mit Flansch PS |
| Längen | 6 bis 40 mm vor dem Schweißen, größenabhängig |
| Sonderabmessungen | Auf Anfrage |
| Werkstoffe | Stahl und Edelstahl; Ausführung auf Anfrage |
Gewindebolzen mit Flansch PS von M3 bis M10.
Gewindebolzen mit Flansch PS
nach DIN EN ISO 13918
| l₁ | M3 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|
| 6 | ● | – | – | – | – | – |
| 8 | ● | ● | – | – | – | – |
| 10 | ● | ● | ● | ● | – | – |
| 12 | ● | ● | ● | ● | ● | – |
| 16 | ● | ● | ● | ● | ● | ● |
| 20 | ● | ● | ● | ● | ● | ● |
| 25 | – | ● | ● | ● | ● | ● |
| 30 | – | – | ● | ● | ● | ● |
| 35 | – | – | – | – | ● | ● |
| 40 | – | – | – | – | ● | ● |
● im PS-Datenblatt aufgeführt · – nicht aufgeführt. Andere Gewindetypen nach Vereinbarung.
| d₁ | d₂ ±0,2 | h₅ max. | h₁ | α ±2° |
|---|---|---|---|---|
| M3 | 4 | 0,6 | 0,7–1,4 | 166° |
| M4 | 5 | 0,6 | 0,7–1,4 | 166° |
| M5 | 6 | 1,0 | 0,7–1,4 | 166° |
| M6 | 7 | 1,0 | 0,7–1,4 | 166° |
| M8 | 9 | 1,5 | 0,8–1,4 | 166° |
| M10 | 11 | 2,0 | 0,8–1,4 | 166° |
l₁ bezeichnet die Länge vor dem Schweißen (Toleranz +0,6 mm). l₂ ist die Länge nach dem Schweißen.
| Werkstoff | Stahl | Edelstahl |
|---|---|---|
| Festigkeitsklasse | Für die konkrete Ausführung bestätigen lassen | |
| Oberfläche | Nach Werkstoff und Anwendung vereinbaren | |
Short Cycle: ohne Aluminiumkugel; Schutzgas abhängig von der Schweißaufgabe.
Bestellangaben:
Typ PS, Gewinde, Länge l₁, Werkstoff und Oberfläche angeben. Artikelnummer und Lieferbarkeit auf Anfrage.

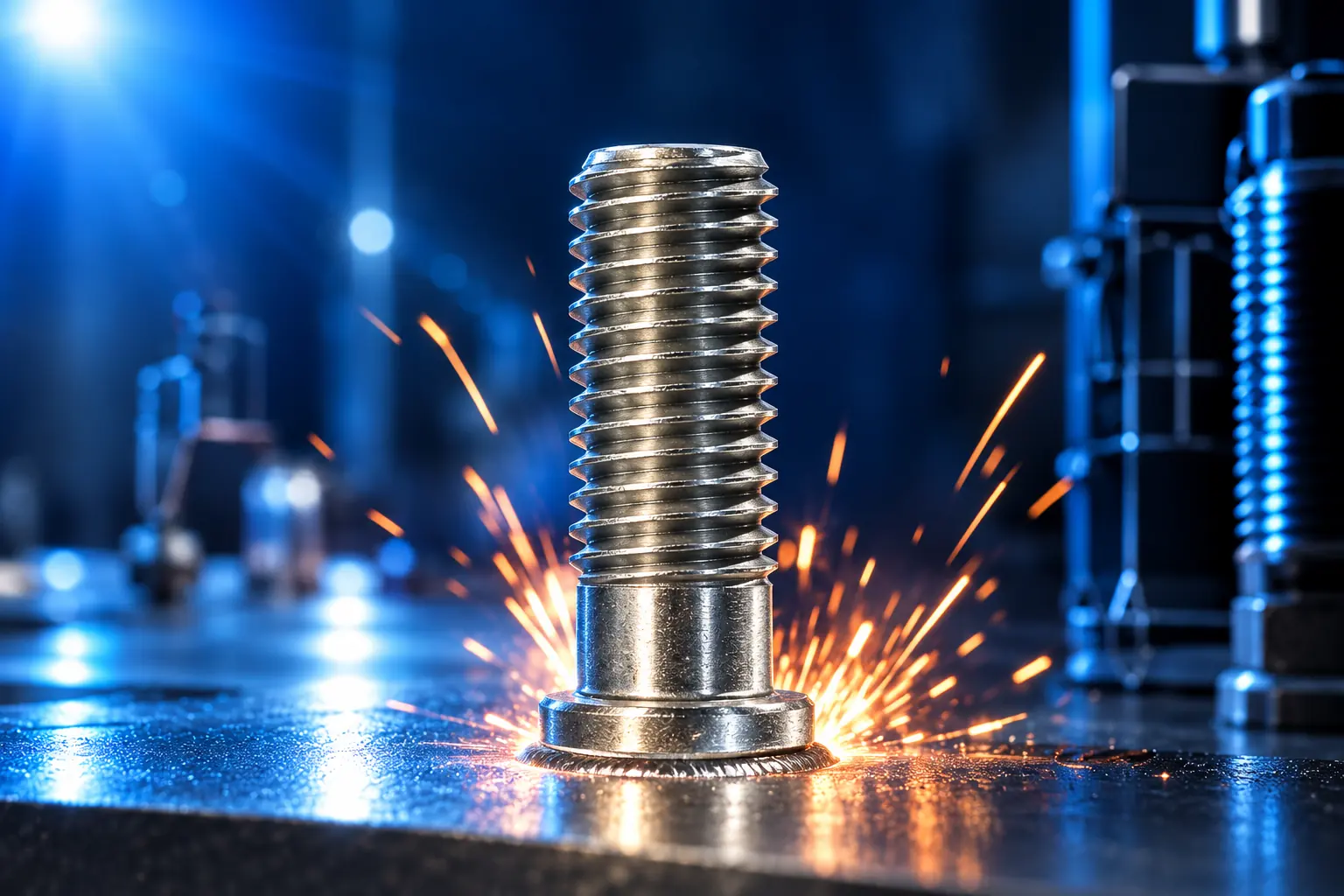

PS ist ein Gewindebolzen mit Flansch für das Kurzzeitbolzenschweißen mit Hubzündung. Der Flansch vergrößert die Schweißfläche. Ein Keramikring gehört nicht zur üblichen PS-Verarbeitung.
Andere Gewindetypen und Sonderausführungen nach Vereinbarung.
Gewindebolzen mit Flansch PS
für industrielle Anwendungen
Automotive & Fahrzeugbau
Schaltschrank- & Elektrogehäusebau
Stahlmöbel- & Leichtblechbau

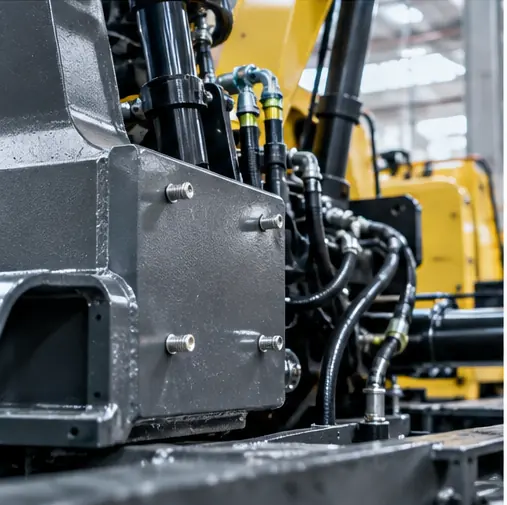

Maschinen- & Anlagenbau
Schiffbau

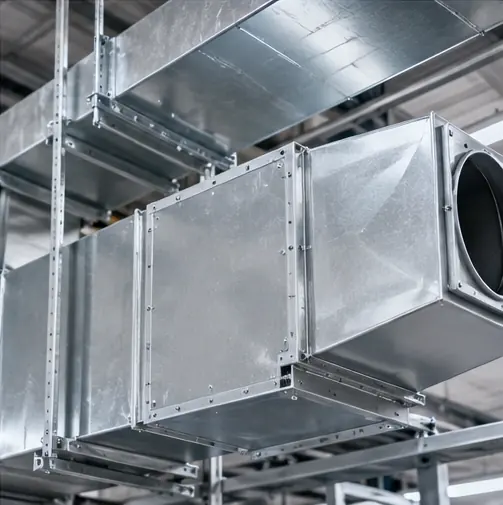

Lüftungs-, Klima- & Gerätebau
Bolzenschweißen
mit Kurzzeithubzündung
Noch unsicher bei der Auswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
Gewindebolzen mit Flansch - PS
Häufige Fragen
zu Gewindebolzen mit Flansch
Welche Gewindegrößen und Längen sind beim PS verfügbar?
Das PS-Datenblatt führt M3 bis M10 auf. Die Längen l₁ vor dem Schweißen liegen größenabhängig zwischen 6 und 40 mm. Die verfügbaren Kombinationen stehen in der Tabelle; Sonderausführungen sind nach Vereinbarung möglich.
Für welche Anwendungen eignet sich der Gewindebolzen PS?
Belegte typische Einsatzbereiche sind Automobilzulieferindustrie und Schaltschrankbau. In den weiteren dargestellten Branchen ist die Eignung der jeweiligen Blechbefestigung anhand von Werkstoff, Blechdicke und Beanspruchung zu prüfen.
Nach welcher Norm wird der Gewindebolzen PS gefertigt?
Der Gewindebolzen mit Flansch PS ist in DIN EN ISO 13918 als Schweißelement für das Bolzenschweißen mit Kurzzeithubzündung (Short Cycle) definiert.
Welche Geräte und Schweißpistolen eignen sich für PS?

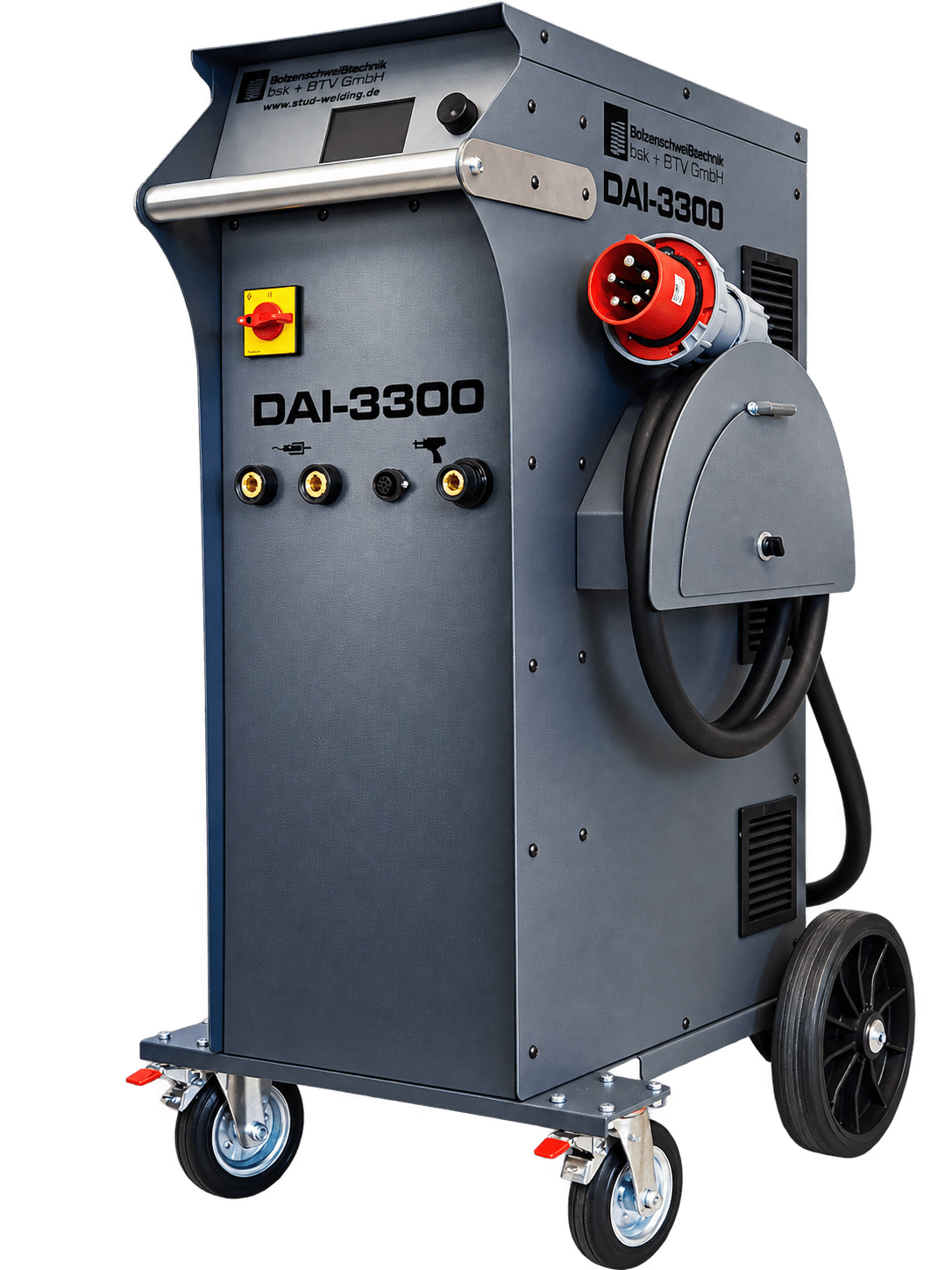

Geeignet sind Geräte und Pistolen für Kurzzeithubzündung (Short Cycle), beispielsweise der DAI-3300 mit DA-10M in passender Konfiguration. Für Serienprozesse sind geeignete Schweißköpfe und Zuführsysteme erforderlich; der Schweißbereich ist auf die Ausführung abzustimmen.
Für welches Schweißverfahren ist der PS vorgesehen?
PS gehört zum Kurzzeitbolzenschweißen mit Hubzündung (Short Cycle), nicht zur Spitzenzündung. Üblich ist die Verarbeitung ohne Keramikring, je nach Schweißaufgabe mit Schutzgas. Kurze Schweißzeiten begrenzen den Wärmeeintrag; Werkstoffkombination und Blechdicke müssen geeignet sein.
Welche Werkstoffe sind für PS erhältlich?
PS-Ausführungen aus Stahl und Edelstahl sind technisch üblich. Werkstoff, Festigkeitsklasse, Oberfläche und Lieferbarkeit sind für die konkrete Ausführung zu vereinbaren. Das verlinkte bsk-PS-Maßblatt legt keine Werkstoffklassen oder Artikelnummern fest.
Welche Funktion hat der Flansch beim PS?
Der Flansch sitzt an der Schweißseite, vergrößert die Schweißfläche und begrenzt das Übergreifen des Lichtbogens auf den Bolzenschaft. Seine Geometrie gehört zur PS-Ausführung nach DIN EN ISO 13918. Die Tragfähigkeit hängt auch von Grundwerkstoff und Schweißqualität ab.
Sind Sonderabmessungen erhältlich?
Ja. Weitere Abmessungen und Werkstoffe sind auf Anfrage erhältlich. Wir prüfen die passende Ausführung für Ihre Anwendung.
