Innengewindebuchse
IT
INNENGEWINDE.
FLANSCH.
SPITZENZÜNDUNG.
| Norm | DIN EN ISO 13918 |
| Schweißverfahren | Spitzenzündung (CD) |
| Innengewinde | M3 bis M8 |

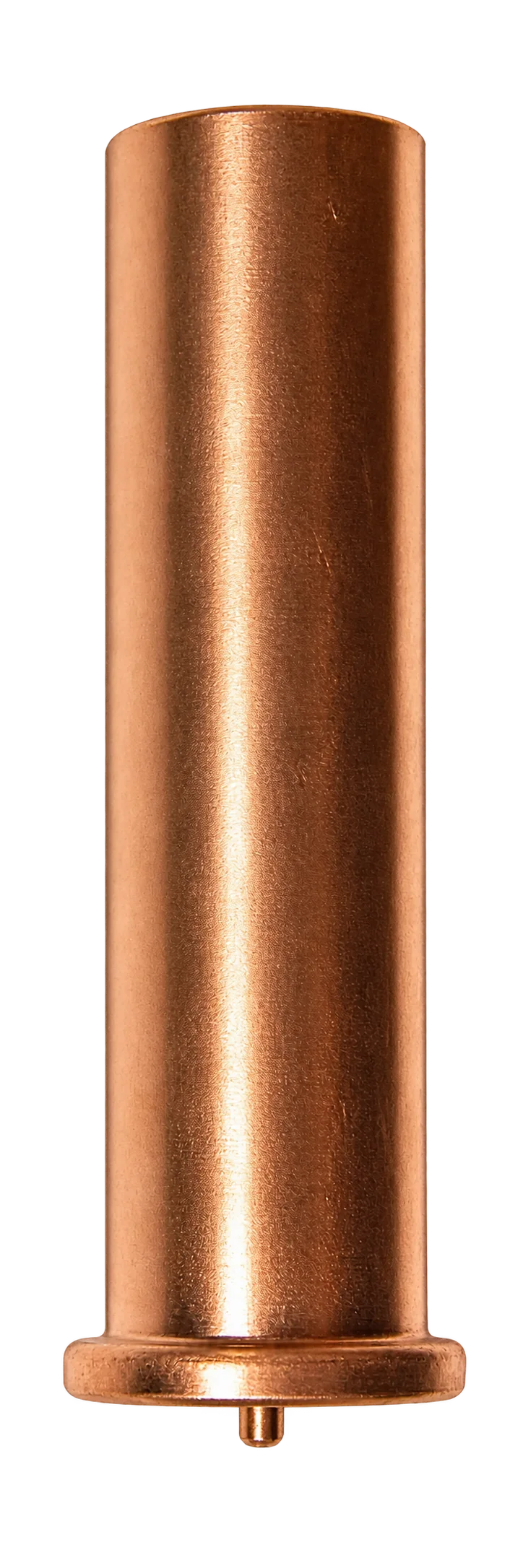

| Ausführung | Innengewindebuchse mit Flansch und Zündspitze |
| Mindestlänge l₁ | 10 mm (M3–M5), 15 mm (M6 und M8) |
| Sonderabmessungen | Auf Anfrage |
| Werkstoffe | Stahl 4.8, verkupfert; Edelstahl A2-50; Aluminium AlMg3 |

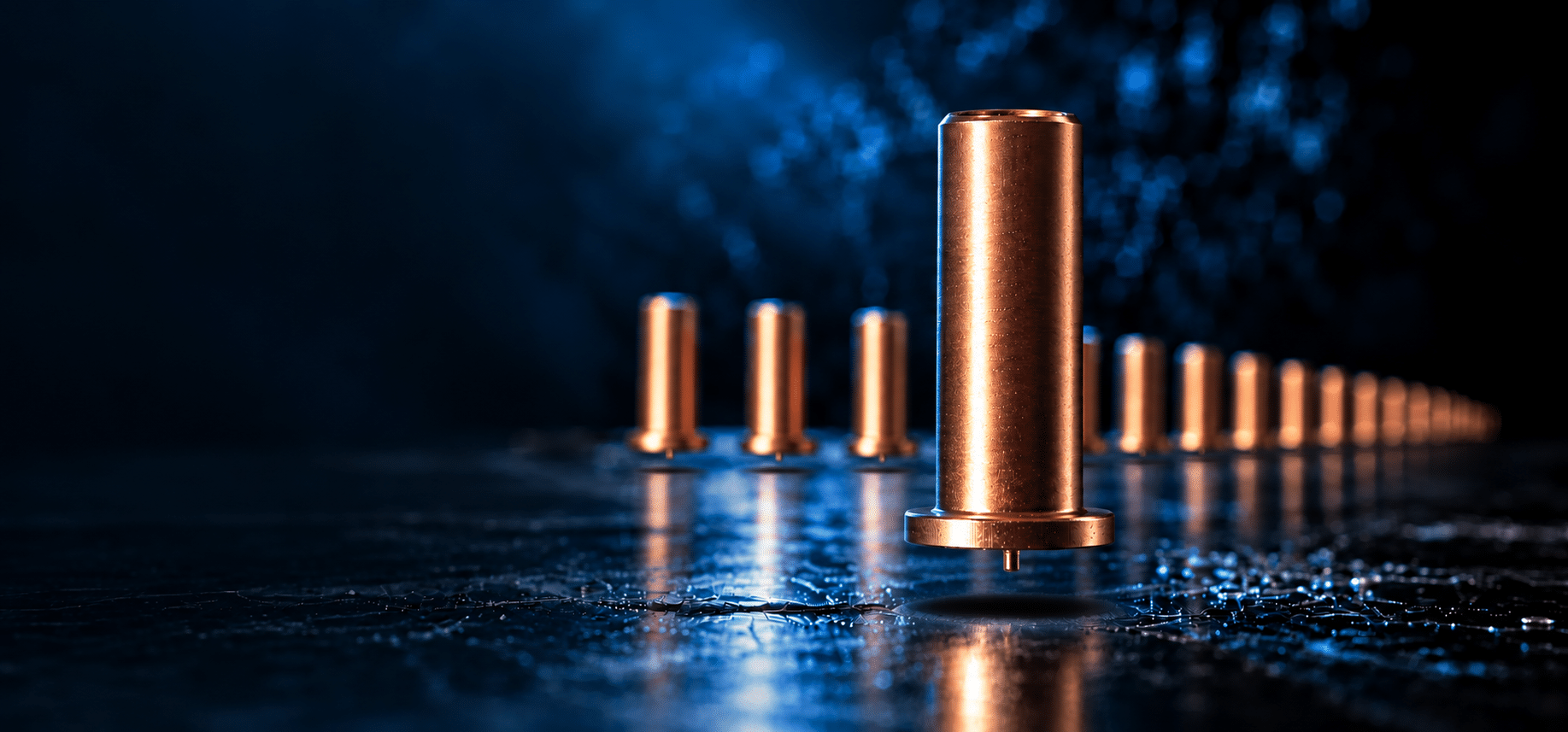

Innengewindebuchse IT für die Spitzenzündung.
Die Zündspitze leitet den Schweißvorgang ein. Dabei werden das Schweißende der Buchse und die Werkstückoberfläche kurzzeitig aufgeschmolzen und miteinander verbunden.
Das Innengewinde dient anschließend zur Aufnahme einer passenden Schraube. Gewindegröße, Einschraubtiefe, Buchsenlänge und Werkstoff werden auf die jeweilige Befestigungsaufgabe abgestimmt.
Innengewindebuchse IT
nach DIN EN ISO 13918
| Innengewinde D₆ | l₁ min. +0,6 | b min. +2P | Flansch d₂ ±0,2 | Zündspitze d₄ ±0,08 | Zündspitze l₃ ±0,05 |
|---|---|---|---|---|---|
| M3 | 10 | 5 | 6,5 | 0,75 | 0,80 |
| M4 | 10 | 6 | 7,5 | 0,75 | 0,80 |
| M5 | 10 | 6 | 9,0 | 0,75 | 0,85 |
| M6 | 15 | 7,5 | 9,0 | 0,75 | 0,85 |
| M8 | 15 | 9 | 9,0 | 0,75 | 0,85 |
Alle Maße in mm. l₁ bezeichnet die Länge vor dem Schweißen, l₂ die Länge nach dem Schweißen und b die Gewindetiefe. P steht für die Gewindesteigung. Die Tabelle nennt Mindestlängen, keine maximale Lieferlänge.
| Stahl | 4.8, verkupfert |
|---|---|
| Edelstahl | A2-50 |
| Aluminium | AlMg3 |
Bestellanfrage
Bitte Innengewinde, Buchsenlänge, erforderliche Gewindetiefe, Werkstoff und Stückzahl angeben, zum Beispiel: IT M6, Länge 15 mm, Stahl 4.8 verkupfert.
Weitere Abmessungen und Sonderausführungen stimmen wir auf Ihre Anwendung ab.
IT-Innengewindebuchsen
für dünne Bleche und industrielle Anwendungen

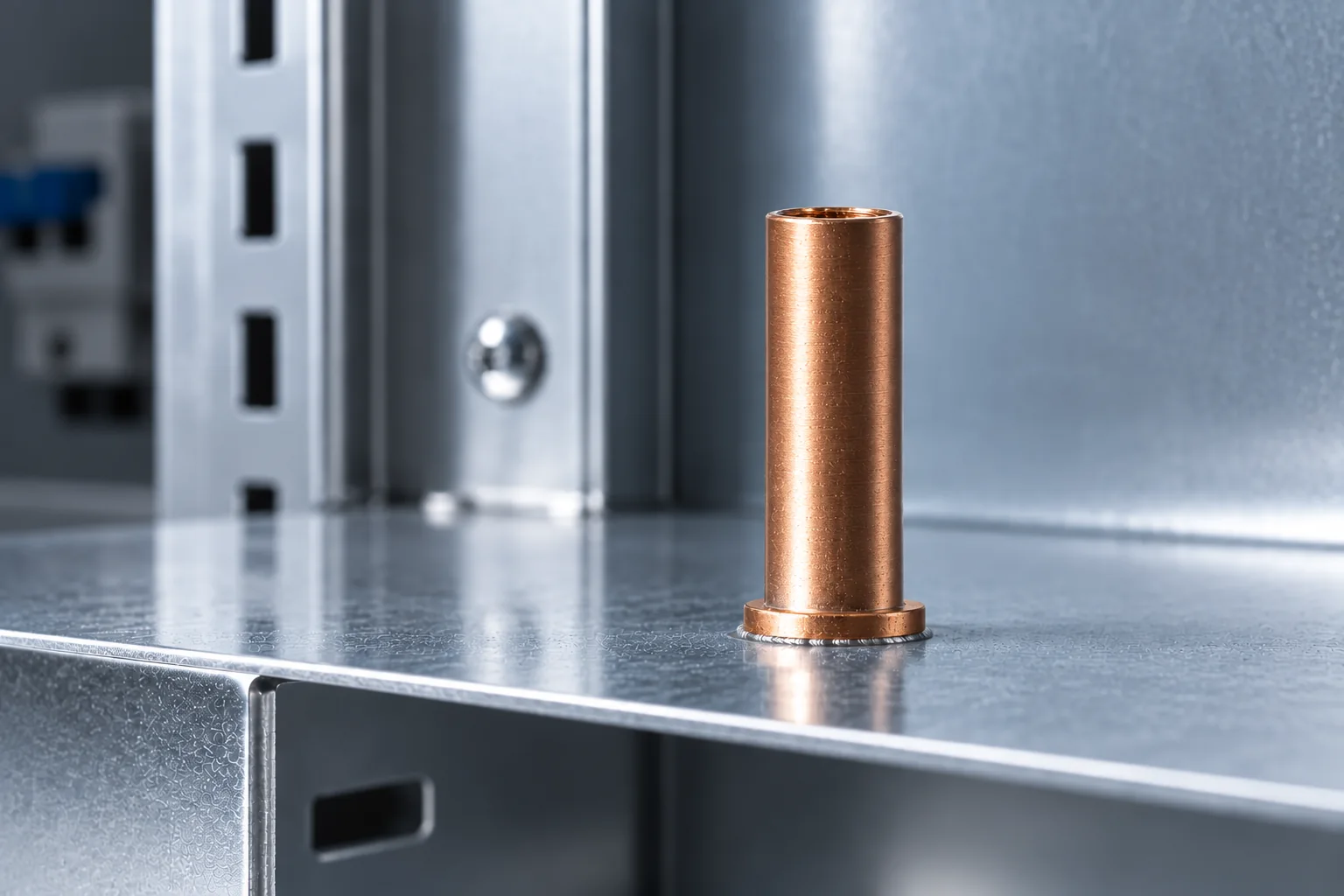

Schaltschrank- & Gehäusebau
Allgemeine Blechverarbeitung
Elektrotechnik & Elektronik
Gerätebau
Fassaden- & Metallbau
Medizin- & Labortechnik
Bolzenschweißen
mit Spitzenzündung
Noch unsicher bei der Bolzenwahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
IT-Innengewindebuchsen
Häufige Fragen
zu IT-Innengewindebuchsen
Welche Innengewinde und Längen sind beim IT aufgeführt?
Das Herstellermaßblatt enthält M3, M4, M5, M6 und M8. Die Mindestlänge beträgt 10 mm bei M3 bis M5 und 15 mm bei M6 und M8. Weitere Längen und die Verfügbarkeit der gewünschten Ausführung bestätigen wir auf Anfrage.
Welche Werkstoffe sind erhältlich?
IT-Innengewindebuchsen sind in Stahl 4.8 verkupfert, Edelstahl A2-50 und Aluminium AlMg3 erhältlich. Sonderausführungen stimmen wir auf Ihre Anwendung ab.
Welche Aufgabe haben Innengewinde, Flansch und Zündspitze?
Das Innengewinde nimmt die Befestigungsschraube auf. Der Flansch liegt am Schweißende der Buchse; die definierte Zündspitze leitet den Schweißvorgang ein.

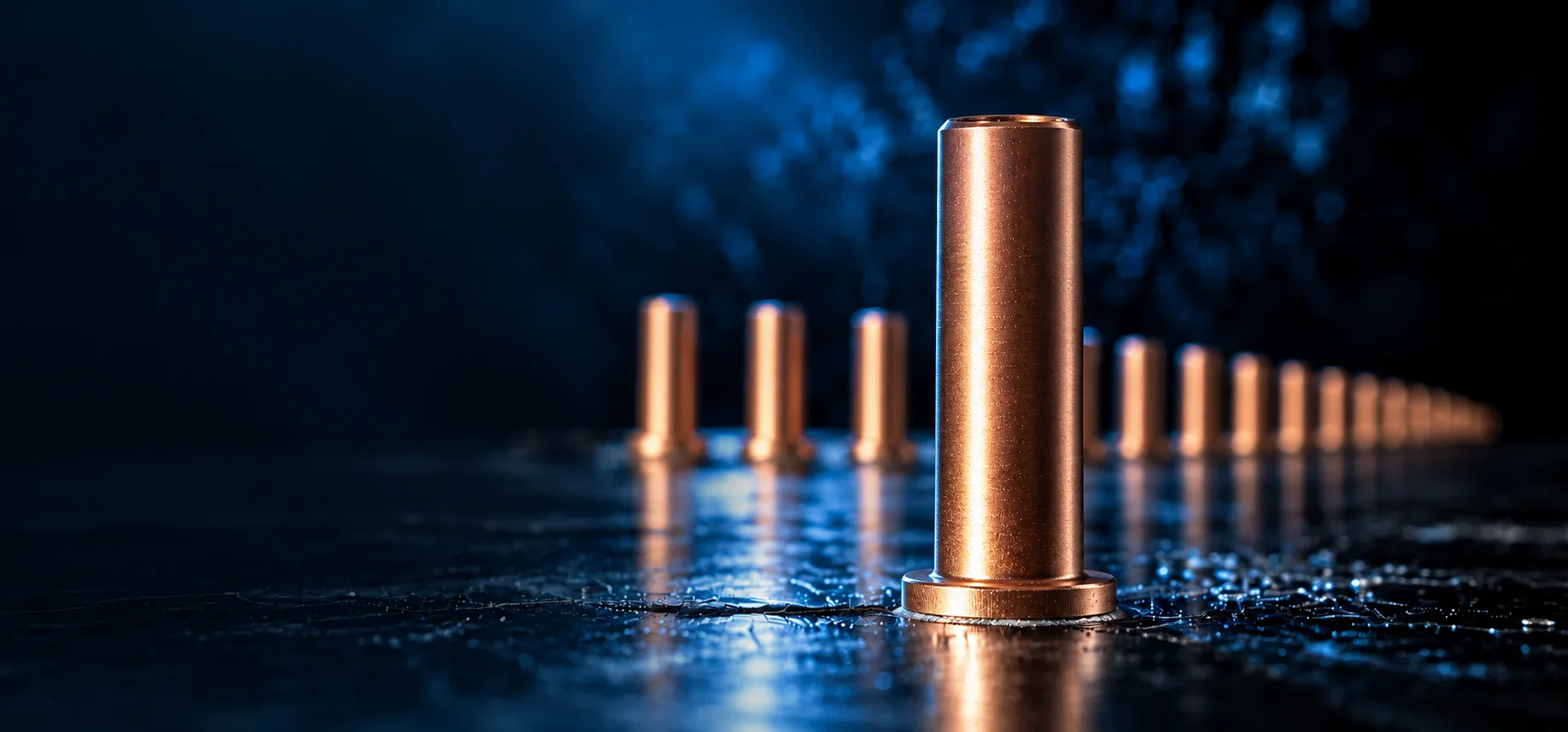

Was verändert sich beim Schweißen an der IT-Buchse?
Die Zündspitze schmilzt ab und das Schweißende der Buchse wird mit dem Werkstück verbunden. Das Maßblatt unterscheidet l₁ vor dem Schweißen und l₂ nach dem Schweißen. Eine pauschale Verkürzung ist dort nicht angegeben.
Was ist bei der Auslegung der Verbindung zu beachten?
Innengewinde, nutzbare Einschraubtiefe, Buchsenlänge, Werkstoff und Blechdicke müssen zur Schraube und zur Belastung passen. Die Eignung und die Schweißparameter sind für die konkrete Anwendung festzulegen.
Werden beim IT Keramikringe benötigt?
IT-Innengewindebuchsen werden mit Spitzenzündung verarbeitet. Für dieses Kondensatorentladungsverfahren werden keine Keramikringe benötigt.
Welche Geräte und Schweißpistolen eignen sich für IT?
Die Herstellerseite nennt CDP-99M, die Schweißpistole GAP-M und den Automatikschweißkopf RAPIDOR QF als Beispiele. Gerät, Halter und Einstellungen müssen zur Buchse, zum Werkstoff und zur Schweißaufgabe passen.
Sind Sonderabmessungen erhältlich?
Ja. Weitere Abmessungen und Werkstoffe sind auf Anfrage erhältlich. Wir prüfen die passende Ausführung für Ihre Anwendung.
