BOLZEN MIT TEILGEWINDE
TYP PD
TEILGEWINDE.
GLATTER SCHAFT.
| Schweißverfahren | Hubzündung |
|---|---|
| Gewindegrößen | M6–M20 |
| Normbezug laut Datenblatt | DIN EN ISO 13918:2018 |
| Werkstoffe | Stahl 4.8 ohne Verkupferung · Edelstahl A2-50 |
| Keramikring | PF; Größe passend zur Lieferausführung auswählen |
| Schutzgas | Ohne Aluminiumlotung bis M12 |
Bolzen mit Teilgewinde Typ PD: Form und Ausführung
PD: Abmessungen
und Werkstoffe
| d₁ | d₂ | d₃ | h₄ | y min |
|---|---|---|---|---|
| M6 | 5,30 | 8,50 | 3,50 | 9 |
| M8 | 7,10 | 10,00 | 3,50 | 9 |
| M10 | 8,95 | 12,50 | 4,00 | 9,5 |
| M12 | 10,80 | 15,50 | 4,50 | 11,5 |
| M16 | 14,60 | 19,50 | 6,00 | 13,5 |
| M20 | 18,30 | 24,50 | 7,00 | 15,5 |
α = 140° ±7°. Das Blatt druckt l₂ ±0,05 mm; diese auffällige Längentoleranz und die Formel für b sind vor Bestellung zu bestätigen.
| d₁ | l₂ in mm |
|---|---|
| M6 | 15, 20, 25, 30, 35, 40 |
| M8 | 20, 25, 30, 35, 40, 45, 50 |
| M10 | 20, 25, 30, 35, 40, 45, 50, 60, 70, 100 |
| M12 | 25, 30, 35, 40, 45, 50, 60, 70, 100 |
| M16 | 30, 35, 40, 45, 50, 60, 70, 100 |
| M20 | 40, 45, 50, 60, 70, 100, 150 |
*Der Gesamtbereich 15–150 mm gilt nicht für jede Größe. Andere Längen nach Vereinbarung. Leere Datenblattfelder werden nicht als lieferbare Kombinationen ausgelegt.
| Werkstoff | Klasse | Bezeichnung im Blatt | Schlüssel |
|---|---|---|---|
| Stahl – Produktseite: ohne Verkupferung | 4.8 | St. 37 | 71-xxx-xxxx |
| Edelstahl | A2-50 | 1.4301 | 72-xxx-xxxx |
Bestellbeispiel laut Datenblatt: PD M6×15 aus 4.8 ohne Alu-Kugel → Art.-Nr. 71-006-4015. Kennziffern: 0 = Originalwerkstoff, 1 = verzinkte Oberfläche, 4 = ohne Aluminiumkugel.
Bolzen mit Teilgewinde Typ PD
für industrielle Aufgaben
Stahlbau
Fahrzeugbau
Maschinenbau
Anlagenbau
Schienenfahrzeuge
Schlosserei
Bolzenschweißen
mit Hubzündung
Noch unsicher bei der Auswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
PD-Schweißaufgaben
DAI-3300
DA-22M
Automation & CNC
Häufige Fragen
zu Bolzen mit Teilgewinde Typ PD
Welche Größen und Längen sind dokumentiert?
Das Datenblatt nennt M6–M20 und insgesamt l₂ 15–150 mm. Die Tabelle zeigt nur Kombinationen mit einem Eintrag im Herstellerblatt. Andere Längen und die aktuelle Lieferbarkeit werden auf Anfrage geklärt.
Welche Werkstoffe werden angeboten?
Die Produktseite nennt Stahl 4.8 ohne Verkupferung und Edelstahl A2-50. Oberflächen- und Bestellschlüssel aus dem Datenblatt sind mit der gewünschten Variante abzugleichen.
Was kennzeichnet die Bauform?

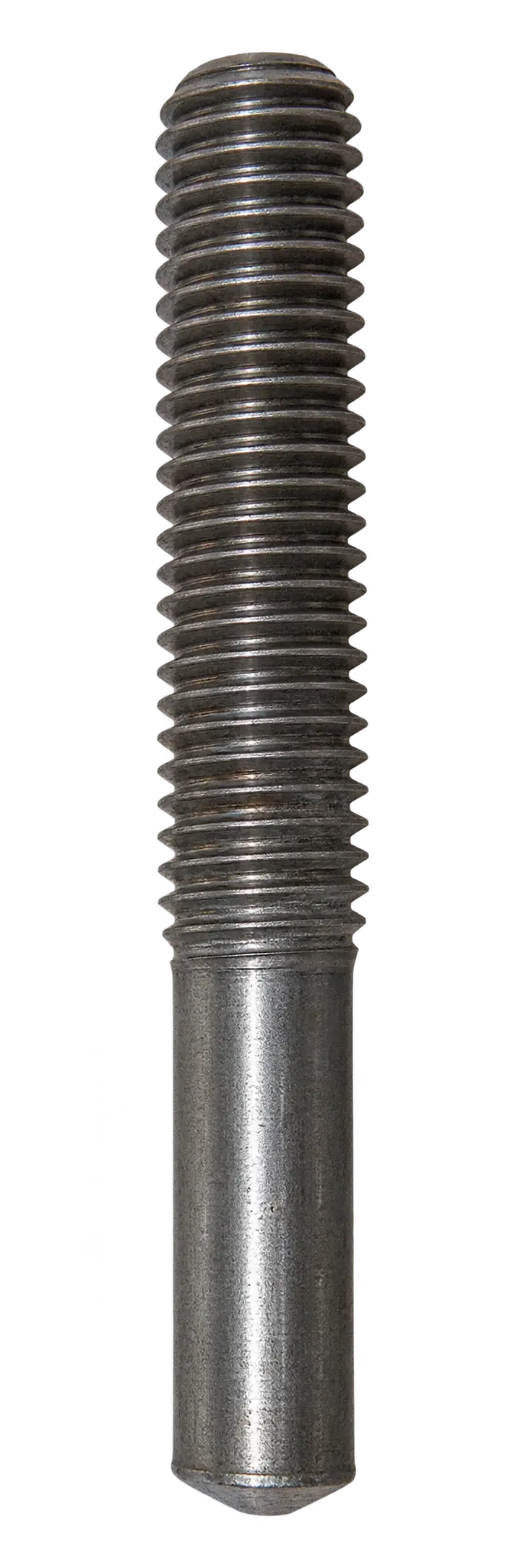

Das bereitgestellte Originalfoto zeigt den Bolzen mit Teilgewinde und deutlich ausgeprägtem glattem Schaft. Die Zeichnung benennt Gewindelänge b, gewindefreien Bereich y und Schaftdurchmesser d₂. Produkttext und Datenblatt ordnen diese Ausführung dem Typ PD zu.
