BOLZENSCHWEISSELEMENTE – ISOLIERSTIFTE
Isolierstift
IS-ES
Mit einseitig geschliffener Spitze

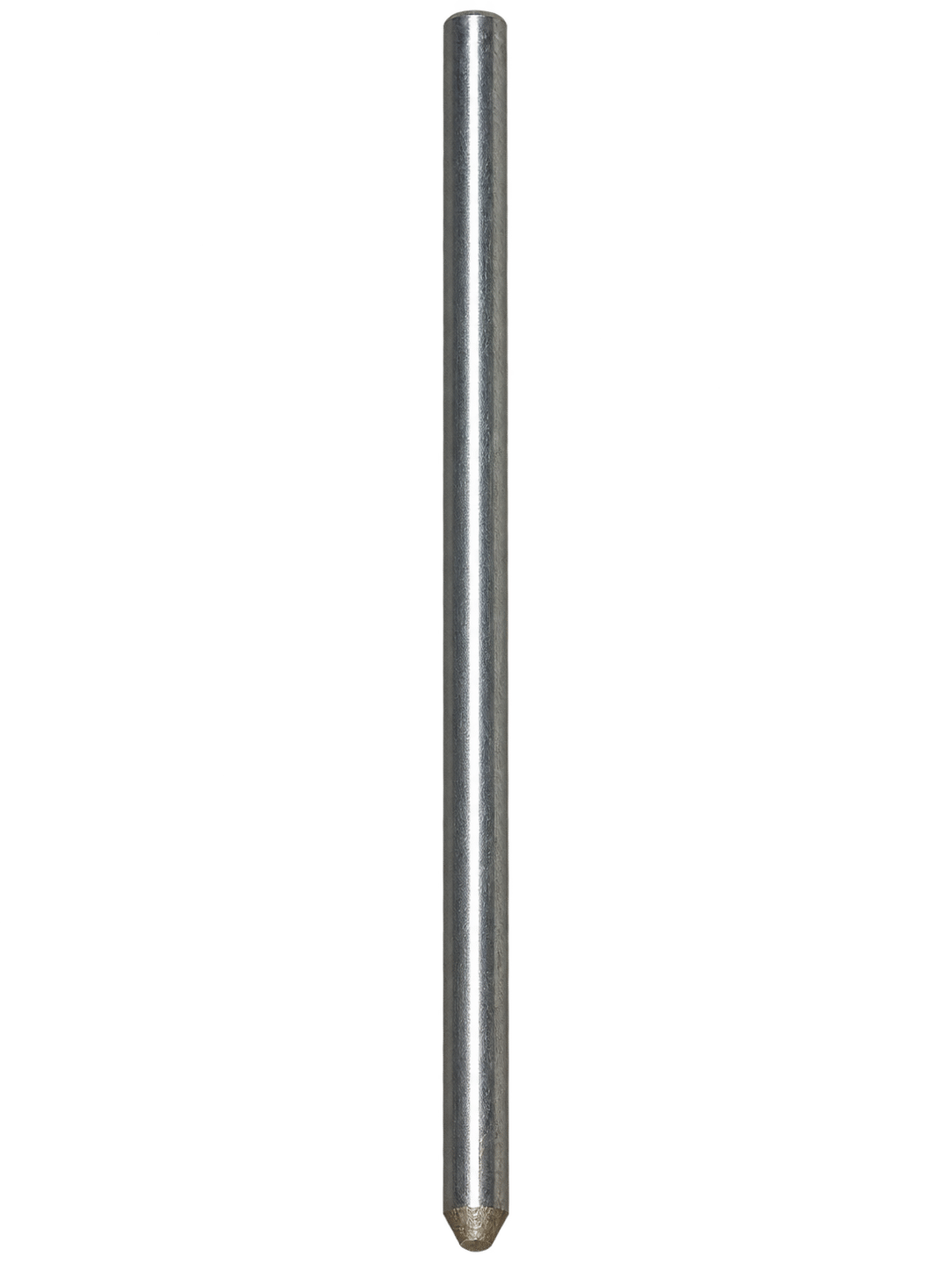

Isolierstift IS-ES mit einseitig geschliffener Spitze. Wählen Sie Durchmesser, Länge und Werkstoff passend zum vorgesehenen Isolieraufbau.
Ø 3–6 mm | Längen 35–500 mm | Weitere Längen nach Vereinbarung
ISOLIERSTIFT IS-ES
ISOLIERSTIFT IS-ES.
PASSEND ZUM AUFBAU.
Der Isolierstift IS-ES verfügt über eine einseitig geschliffene Spitze und ist in vier Schaftdurchmessern sowie verschiedenen Längen erhältlich. Die passende Ausführung wählen Sie anhand von Schaftdurchmesser, Länge nach dem Schweißen und Werkstoff.
Mehr zu Anwendungen →
| Produkt | Isolierstift IS-ES |
| Bauform | Mit einseitig geschliffener Spitze |
| Schaft-Ø | 3 / 4 / 5 / 6 mm |
| Längen l₂ | 35–500 mm gemäß Tabelle |
| Toleranz l₂ | ±0,5 mm |
| Werkstoffe | 4.8 / St. 37 verkupfert; A2-50 / 1.4301; A4-50 / 1.4571 |
PRODUKTBESCHREIBUNG
Isolierstift IS-ES
mit einseitig geschliffener Spitze.
Die passende Ausführung wählen Sie anhand von Schaftdurchmesser, Länge und Werkstoff. Die verfügbaren Abmessungen finden Sie in der Produkttabelle. Die zugehörige Zeichnung zeigt die Geometrie vor und nach dem Schweißen. Weitere Längen und Werkstoffe sind nach Vereinbarung erhältlich.
Mehr zu den Abmessungen →ABMESSUNGEN
IS-ES: Abmessungen
und Bestellangaben
| l₂ (mm) | Ø 3 mm | Ø 4 mm | Ø 5 mm | Ø 6 mm |
|---|---|---|---|---|
| 35 | 1,95 | 3,47 | 5,43 | 7,82 |
| 40 | 2,23 | 3,97 | 6,20 | 8,93 |
| 45 | 2,51 | 4,47 | 6,98 | 10,05 |
| 50 | 2,79 | 4,96 | 7,76 | 11,17 |
| 55 | 3,07 | 5,46 | 8,53 | 12,29 |
| 60 | 3,35 | 5,96 | 9,31 | 13,40 |
| 70 | 3,91 | 6,95 | 10,86 | 15,64 |
| 80 | 4,47 | 7,94 | 12,41 | 17,87 |
| 90 | 5,03 | 8,93 | 13,96 | 20,10 |
| 100 | 5,58 | 9,93 | 15,51 | 22,34 |
| 200 | 11,17 | 19,85 | 31,02 | 44,67 |
| 300 | 16,75 | 29,78 | 46,53 | 67,01 |
| 400 | 22,34 | 39,71 | 62,05 | 89,35 |
| 500 | 27,92 | 49,64 | 77,56 | 111,68 |
| Toleranz l₂ | ±0,5 mm | |||
| 4.8 / St. 37 verkupfert | 41-0XX-2XXX | |||
| A2-50 / 1.4301 | 42-0XX-2XXX | |||
| A4-50 / 1.4571 | 48-0XX-2XXX | |||
Gewichte in kg je 1.000 Stück, ca. (St. 37, 7,85 kg/dm³).
Andere Längen und Werkstoffe nach Vereinbarung.
Bestellbeispiel: IS-ES 3×35 aus A2-50 = Art.-Nr. 42-003-2035.
Maße in mm nach dem IS-ES-Datenblatt. l₁ vor, l₂ nach dem Schweißen; l₂ ±0,5 mm. Gewichtsangaben siehe Originaltabelle (St. 37, Näherungswerte).
