BOLZENSCHWEISSELEMENTE – ISOLIERSTIFTE

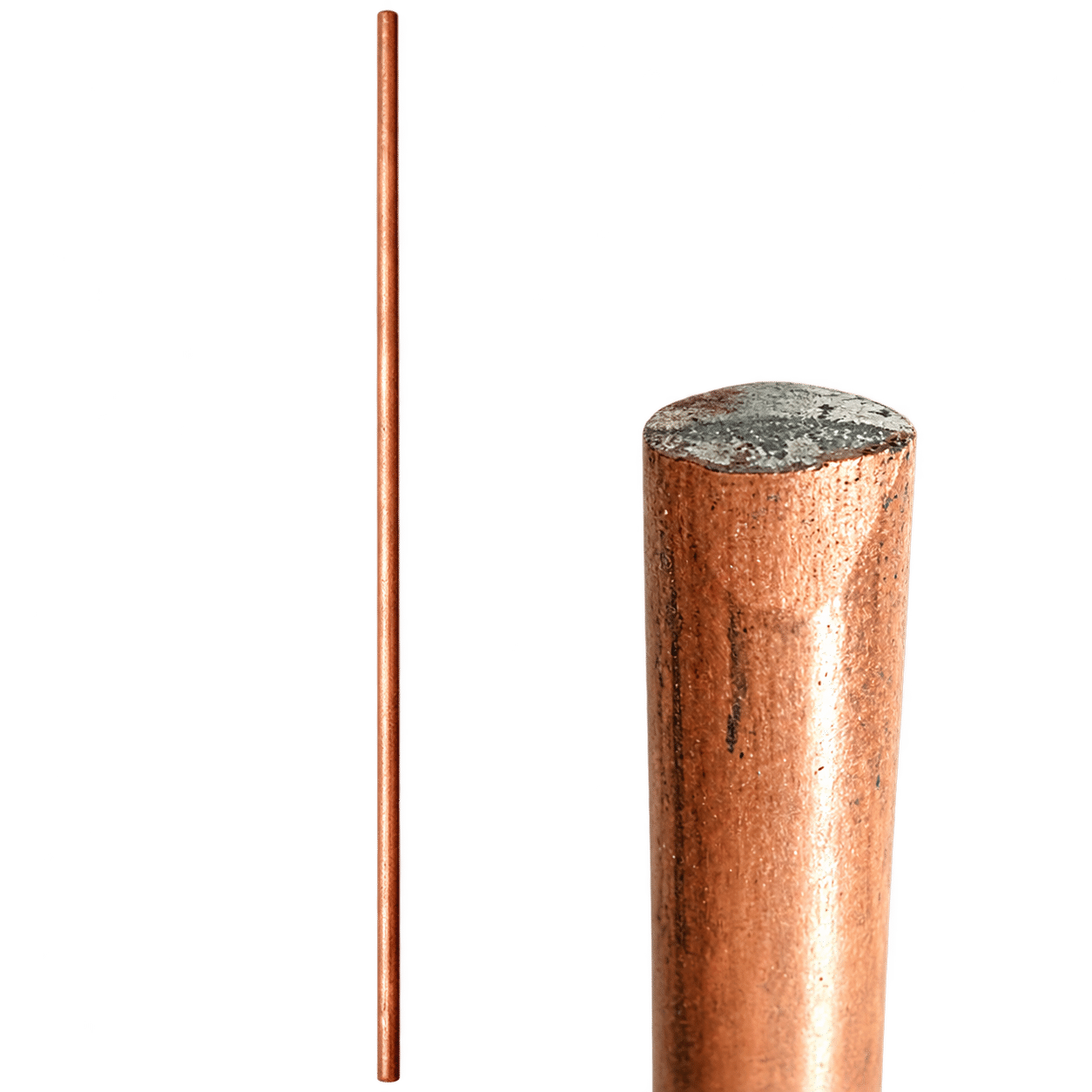

Isolierstift
IS
Mit abgeschlagenen Spitzen oder Enden
Isolierstift IS mit abgeschlagenen Spitzen oder Enden. Wählen Sie Durchmesser, Länge und Werkstoff passend zum vorgesehenen Isolieraufbau.
Ø 3–6 mm | Längen 35–500 mm | Weitere Längen nach Vereinbarung
ISOLIERSTIFT IS
ISOLIERSTIFT IS.
PASSEND ZUM AUFBAU.
Die Bauform IS ist ein Isolierstift mit abgeschlagenen Spitzen oder Enden. Das Herstellerdatenblatt führt vier Schaftdurchmesser und abgestufte Längen auf. Für die Auswahl sind Bauform, Durchmesser, Länge nach dem Schweißen und Werkstoff maßgeblich.
Mehr zu Anwendungen →
| Produkt | Isolierstift IS |
| Bauform | Mit abgeschlagenen Spitzen oder Enden |
| Schaft-Ø | 3 / 4 / 5 / 6 mm |
| Längen l₂ | 35–500 mm gemäß Tabelle |
| Toleranz l₂ | ±0,5 mm |
| Werkstoffe | 4.8 / St. 37 verkupfert; A2-50 / 1.4301; A4-50 / 1.4571 |
PRODUKTBESCHREIBUNG
Isolierstift IS
mit abgeschlagenen Spitzen oder Enden.
Der Isolierstift IS besitzt abgeschlagene Spitzen oder Enden. Für diese Bauform wählen Sie Schaftdurchmesser, Länge und Werkstoff anhand der Produkttabelle. Die Originalzeichnung zeigt die Geometrie vor und nach dem Schweißen. Andere Längen und Werkstoffe sind nach Vereinbarung möglich.
Mehr zu den Abmessungen →ABMESSUNGEN
IS: Abmessungen
und Bestellangaben
| l₂ (mm) | Ø 3 mm | Ø 4 mm | Ø 5 mm | Ø 6 mm |
|---|---|---|---|---|
| 35 | 1,95 | 3,47 | 5,43 | 7,82 |
| 40 | 2,23 | 3,97 | 6,20 | 8,93 |
| 45 | 2,51 | 4,47 | 6,98 | 10,05 |
| 50 | 2,79 | 4,96 | 7,76 | 11,17 |
| 55 | 3,07 | 5,46 | 8,53 | 12,29 |
| 60 | 3,35 | 5,96 | 9,31 | 13,40 |
| 70 | 3,91 | 6,95 | 10,86 | 15,64 |
| 80 | 4,47 | 7,94 | 12,41 | 17,87 |
| 90 | 5,03 | 8,93 | 13,96 | 20,10 |
| 100 | 5,58 | 9,93 | 15,51 | 22,34 |
| 200 | 11,17 | 19,85 | 31,02 | 44,67 |
| 300 | 16,75 | 29,78 | 46,53 | 67,01 |
| 400 | 22,34 | 39,71 | 62,05 | 89,35 |
| 500 | 27,92 | 49,64 | 77,56 | 111,68 |
| Toleranz l₂ | ±0,5 mm | |||
| 4.8 / St. 37 verkupfert | 41-0XX-7XXX | |||
| A2-50 / 1.4301 | 42-0XX-7XXX | |||
| A4-50 / 1.4571 | 48-0XX-7XXX | |||
Gewichte in kg je 1.000 Stück, ca. (St. 37, 7,85 kg/dm³).
Andere Längen und Werkstoffe nach Vereinbarung.
Bestellbeispiel: IS 3×35 aus A2-50 = Art.-Nr. 42-003-7035.
Maße in mm nach dem IS-Datenblatt. l₁ vor, l₂ nach dem Schweißen; l₂ ±0,5 mm. Gewichtsangaben siehe Originaltabelle (St. 37, Näherungswerte).
Datenblatt herunterladen →ANWENDUNGEN
Isolierbefestigungen
mit Isolierstift IS
Die Eignung für Ihren Aufbau hängt von Dämmstoffdicke, Grundwerkstoff und Befestigungsanforderung ab. Wir unterstützen Sie bei der Auswahl der passenden Ausführung.
01
Automotive & Fahrzeugbau
02
Schaltschrank- & Elektrogehäusebau
03
Stahlmöbel- & Leichtblechbau
04
Maschinen- & Anlagenbau
05
Schiffbau
06
Lüftungs-, Klima- & Gerätebau
VERARBEITUNG
Verarbeitung
auf die Verbindung abstimmen
Schweißverfahren, Aufnahme und Parameter werden auf den Isolierstift IS, den Grundwerkstoff und die Blechdicke abgestimmt. Bitte nennen Sie die benötigte Ausführung und die Bedingungen an der Fügestelle.
Nennen Sie für Ihre Anfrage die Bauform IS mit abgeschlagenen Spitzen oder Enden, den Durchmesser, die Länge, den Werkstoff und die Stückzahl. Ergänzende Angaben zum Isolieraufbau helfen bei der Auswahl.
Mehr zum Verfahren →Solution Finder
Noch unsicher bei der Bolzenwahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENPASSENDE TECHNIK
Gerätetechnik
für Ihre Anwendung
FAQ
Häufige Fragen
zum Isolierstift IS
Wie wird die Schweißtechnik ausgewählt?
Grundwerkstoff, Blechdicke, Stiftausführung und Zugänglichkeit bestimmen die Auswahl von Gerät, Aufnahme und Parametern. Wir prüfen die passende Kombination für Ihre Anwendung.
SONDERAUSFÜHRUNGEN
Isolierstift IS
nach Ihrer Anforderung
Sie benötigen IS mit abgeschlagenen Spitzen oder Enden? Senden Sie die gewünschte Ausführung und Stückzahl; Sondermaße prüfen wir anhand Ihrer Zeichnung.
IS anfragen →
