BOLZENSCHWEISSELEMENTE – ISOLIERSTIFTE

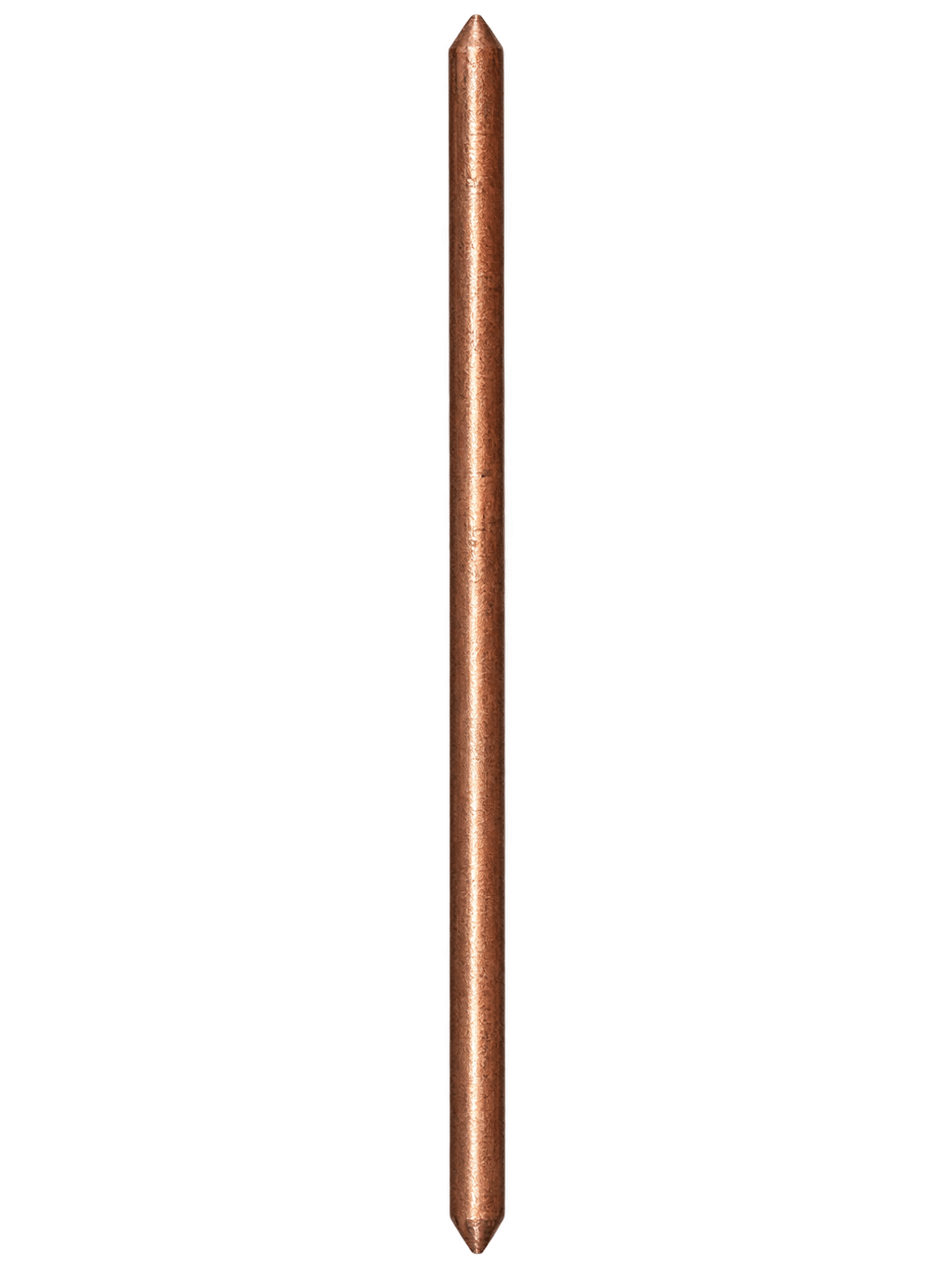

Isolierstift
IS-MS
Mit Meißelspitze
Isolierstift mit Meißelspitze für Isolierbefestigungen. Durchmesser, Länge und Werkstoff passend zu Ihrem Aufbau auswählen.
Ø 3–6 mm | Längen 35–500 mm | Werkstoffe und Sonderlängen nach Vereinbarung
ISOLIERSTIFT IS-MS
MEISSELSPITZE.
VIER DURCHMESSER.
Der IS-MS ist die Isolierstift-Ausführung mit Meißelspitze. Das Herstellerdatenblatt führt vier Schaftdurchmesser und abgestufte Längen auf. Für die Bestellung sind Bauform, Durchmesser, Länge nach dem Schweißen und Werkstoff anzugeben.
Mehr zu Anwendungen →
| Produkt | Isolierstift IS-MS |
| Bauform | Mit Meißelspitze |
| Schaft-Ø | 3 / 4 / 5 / 6 mm |
| Längen l₂ | 35–500 mm gemäß Tabelle |
| Längentoleranz l₂ | ±0,5 mm |
| Werkstoffe | 4.8 / St. 37 verkupfert; A2-50 / 1.4301; A4-50 / 1.4571 |
PRODUKTBESCHREIBUNG
Isolierstift IS-MS
mit Meißelspitze.
Die Meißelspitze kennzeichnet die Bauform IS-MS. Wählen Sie Schaftdurchmesser, Länge und Werkstoff anhand der Produkttabelle. Die Zeichnung zeigt den Stift vor und nach dem Schweißen sowie den Schweißwulst. Andere Längen und Werkstoffe können vereinbart werden.
Mehr zu den Abmessungen →ABMESSUNGEN
IS-MS: Abmessungen
und Bestellangaben
| l₂ (mm) | Ø 3 mm | Ø 4 mm | Ø 5 mm | Ø 6 mm |
|---|---|---|---|---|
| 35 | 1,95 | 3,47 | 5,43 | 7,82 |
| 40 | 2,23 | 3,97 | 6,20 | 8,93 |
| 45 | 2,51 | 4,47 | 6,98 | 10,05 |
| 50 | 2,79 | 4,96 | 7,76 | 11,17 |
| 55 | 3,07 | 5,46 | 8,53 | 12,29 |
| 60 | 3,35 | 5,96 | 9,31 | 13,40 |
| 70 | 3,91 | 6,95 | 10,86 | 15,64 |
| 80 | 4,47 | 7,94 | 12,41 | 17,87 |
| 90 | 5,03 | 8,93 | 13,96 | 20,10 |
| 100 | 5,58 | 9,93 | 15,51 | 22,34 |
| 200 | 11,17 | 19,85 | 31,02 | 44,67 |
| 300 | 16,75 | 29,78 | 46,53 | 67,01 |
| 400 | 22,34 | 39,71 | 62,05 | 89,35 |
| 500 | 27,92 | 49,64 | 77,56 | 111,68 |
| Toleranz l₂ | ±0,5 mm | |||
| 4.8 / St. 37 verkupfert | 41-0XX-1XXX | |||
| A2-50 / 1.4301 | 42-0XX-1XXX | |||
| A4-50 / 1.4571 | 48-0XX-1XXX | |||
Gewichte in kg je 1.000 Stück, ca. (St. 37, 7,85 kg/dm³).
Andere Längen und Werkstoffe nach Vereinbarung.
Bestellbeispiel: IS-MS 3×35 aus A2-50 = Art.-Nr. 42-003-1035.
Maße in mm nach dem IS-MS-Datenblatt. l₁ vor, l₂ nach dem Schweißen; l₂ ±0,5 mm. Die Originaltabelle enthält ungefähre Gewichte für St. 37.
Datenblatt herunterladen →ANWENDUNGEN
Isolierbefestigungen
mit Isolierstift IS-MS
Die Eignung für Ihren Aufbau hängt von Dämmstoffdicke, Grundwerkstoff und Befestigungsanforderung ab. Wir unterstützen Sie bei der Auswahl der passenden Ausführung.
01
Automotive & Fahrzeugbau
02
Schaltschrank- & Elektrogehäusebau
03
Stahlmöbel- & Leichtblechbau
04
Maschinen- & Anlagenbau
05
Schiffbau
06
Lüftungs-, Klima- & Gerätebau
VERARBEITUNG
Verarbeitung
auf die Verbindung abstimmen
Schweißverfahren, Aufnahme und Parameter werden auf den Isolierstift mit Meißelspitze, den Grundwerkstoff und die Blechdicke abgestimmt. Geben Sie die benötigte Ausführung und die Bedingungen an der Fügestelle an.
Für IS-MS bitte die Bauform mit Meißelspitze, Schaftdurchmesser, Länge, Werkstoff und Stückzahl nennen. Angaben zum Isolieraufbau helfen bei der Auswahl.
Mehr zum Verfahren →Solution Finder
Noch unsicher bei der Bolzenwahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENPASSENDE TECHNIK
Gerätetechnik
für Ihre Anwendung
FAQ
Häufige Fragen
zum Isolierstift IS-MS
Wie wird die Schweißtechnik ausgewählt?
Grundwerkstoff, Blechdicke, Stiftausführung und Zugänglichkeit bestimmen die Auswahl von Gerät, Aufnahme und Parametern. Wir prüfen die passende Kombination für Ihre Anwendung.
SONDERAUSFÜHRUNGEN
Isolierstift IS-MS
nach Ihrer Anforderung
Sie benötigen IS-MS mit Meißelspitze? Nennen Sie uns die gewünschte Ausführung und Stückzahl. Sondermaße prüfen wir anhand Ihrer Zeichnung.
IS-MS anfragen →
