BOLZENSCHWEISSELEMENTE – ISOLIERSTIFTE
Isoliernagel
ISN

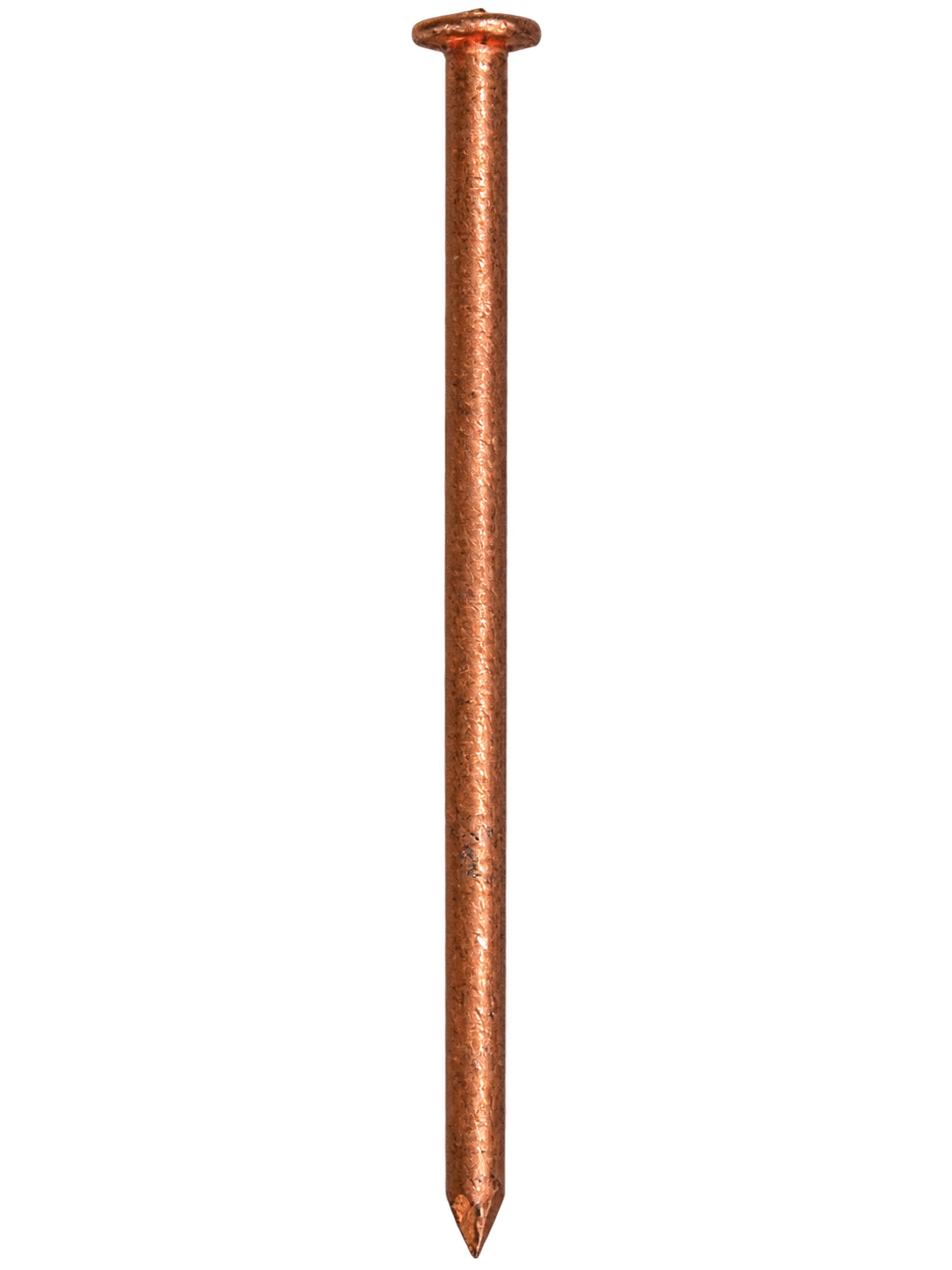

Isolierstift mit Kopf
Isoliernagel für Isolierbefestigungen. Wählen Sie Durchmesser, Länge und Werkstoff passend zum vorgesehenen Aufbau.
Ø 2 / 2,5 / 3 mm | Längen 15–100 mm | Weitere Längen nach Vereinbarung
ISOLIERNAGEL ISN
ISOLIERBEFESTIGUNG.
MIT KOPF UND SPITZE.
Der Isoliernagel ISN gehört zur Produktlinie Isolierstifte. Die Bauform kombiniert einen schlanken Schaft mit Kopf und Spitze. Die Tabelle zeigt die lieferbaren Durchmesser und Längen sowie die ungefähren Stückgewichte.
Mehr zu Anwendungen →
| Produkt | Isoliernagel ISN |
| Schaftdurchmesser d₁ | 2 / 2,5 / 3 mm |
| Länge l₂ | 15–100 mm gemäß Tabelle |
| Längentoleranz l₂ | ±0,5 mm |
| Länge vor dem Schweißen | l₁ ≈ l₂ + 0,3 mm |
| Werkstoffe | 4.8 / St. 37 verkupfert; A2-50 / 1.4301; AlMg3; A4-50 / 1.4571 |
PRODUKTBESCHREIBUNG
Isoliernagel ISN
in drei Durchmessern.
Der Isoliernagel ISN besitzt einen schlanken Schaft mit Kopf und Spitze. Für die Auswahl sind Schaftdurchmesser, Länge und Werkstoff maßgeblich. Die lieferbaren Maße und Stückgewichte stehen in der Produkttabelle. Andere Längen und Werkstoffe sind nach Vereinbarung möglich.
Mehr zu den Abmessungen →ABMESSUNGEN
ISN: Abmessungen
und Bestellangaben
| l₂ (mm) | Ø 2 mm | Ø 2,5 mm | Ø 3 mm |
|---|---|---|---|
| 15 | 0,360 | 0,590 | 0,760 |
| 20 | 0,500 | 0,800 | 1,040 |
| 25 | 0,630 | 1,010 | 1,310 |
| 30 | 0,770 | 1,210 | 1,590 |
| 40 | 1,040 | 1,630 | 2,150 |
| 50 | 1,310 | 2,050 | 2,700 |
| 60 | 1,590 | 2,460 | 3,260 |
| 70 | 1,860 | 2,880 | 3,810 |
| 80 | 2,130 | 3,300 | 4,360 |
| 100 | 2,670 | 4,130 | 5,470 |
Gewichte in kg je 1.000 Stück, ca. (St. 37).
Werkstoffschlüssel: 4.8: 41-0XX-0XXX; A2-50: 42-0XX-0XXX; AlMg3: 44-0XX-0XXX; A4-50: 48-0XX-0XXX.
Bestellbeispiel: ISN 2×15 aus A2-50 = Art.-Nr. 42-002-0015. Andere Längen und Werkstoffe nach Vereinbarung.
Maße in mm nach dem ISN-Datenblatt. l₁ vor, l₂ nach dem Schweißen; l₂ ±0,5 mm. Die Gewichte gelten näherungsweise für St. 37 bei 7,85 kg/dm³.
Datenblatt herunterladen →ANWENDUNGEN
