Lacknutbolzen
GEWINDE.
LÄNGSNUTEN.
SPITZENZÜNDUNG.
| Typ | Lacknutbolzen |
|---|---|
| Profil | Gewinde mit Längsnuten |
| Schweißverfahren | Spitzenzündung |
| Gewinde | M4 / M5 / M6 / M8 |
| Länge | Auf Anfrage |
| Werkstoffe | Stahl, Edelstahl, Aluminium |

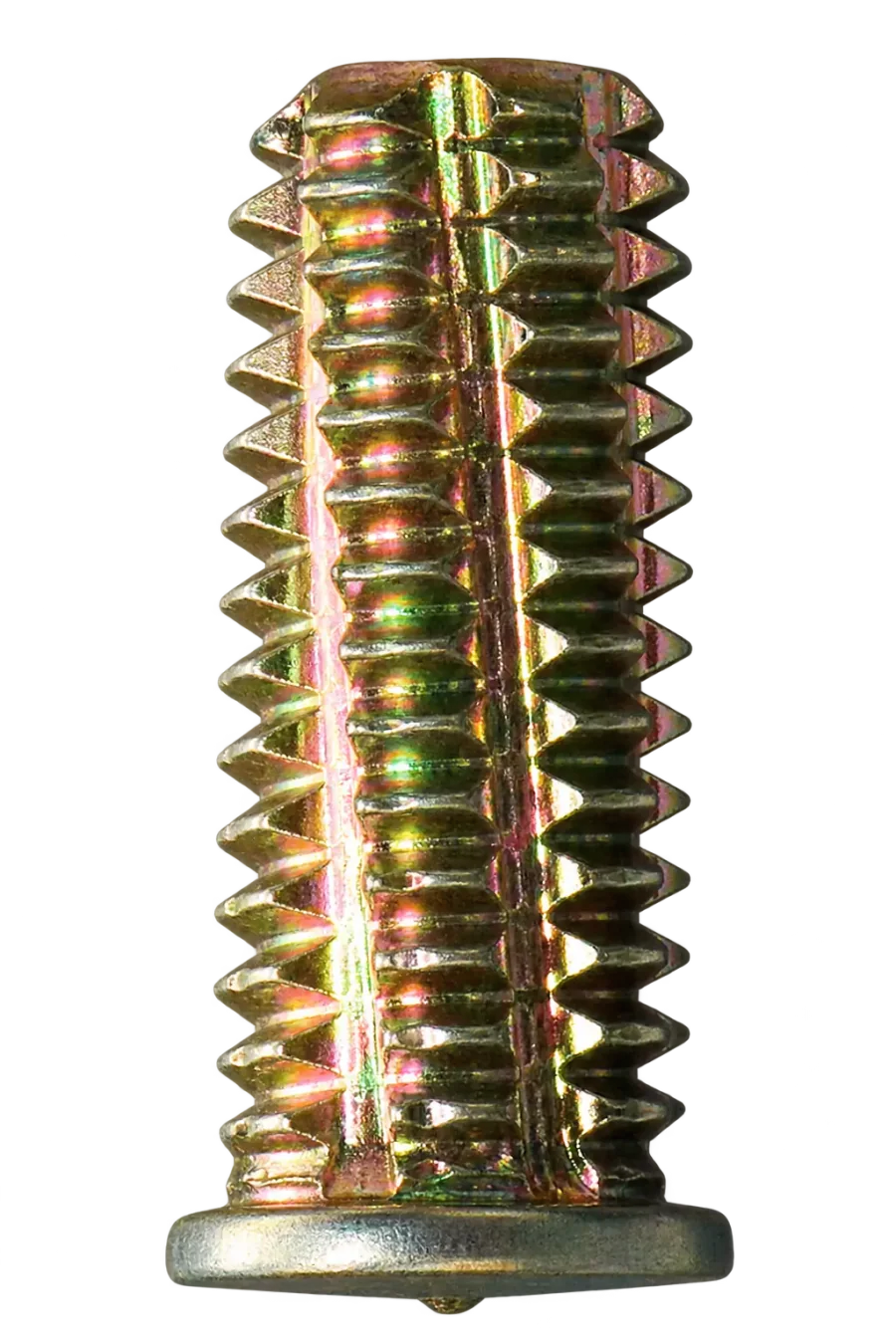

Lacknutbolzen
mit Zündspitze
Die Längsnuten unterbrechen das Gewinde und kennzeichnen den Lacknutbolzen. Die Zündspitze befindet sich unter dem Flansch und schmilzt beim Schweißen auf.
Die Produktbeschreibung nennt Stahl 4.8 verkupfert, Edelstahl A2-50 und Aluminium AlMg3. Das Maßblatt führt M4, M5, M6 und M8; die verfügbaren Längen werden auf Anfrage abgestimmt.
Lacknutbolzen
Abmessungen
| Gewinde d₁ | Flansch d₂ ±0,2 | Zündspitze d₄ ±0,08 | Zündspitze l₃ ±0,05 | h₁ |
|---|---|---|---|---|
| M4 | 5,5 | 0,65 | 0,55 | 0,7–1,4 |
| M5 | 6,5 | 0,75 | 0,80 | 0,7–1,4 |
| M6 | 7,5 | 0,75 | 0,80 | 0,7–1,4 |
| M8 | 9,0 | 0,75 | 0,85 | 0,7–1,4 |
Maße in mm. Länge l₁ auf Anfrage, Toleranz +0,6 mm. Winkel α = 174° ±2°.
| Stahl | 4.8, verkupfert |
|---|---|
| Edelstahl | A2-50 |
| Aluminium | AlMg3 |
Bestellanfrage
Bitte Gewindegröße, gewünschte Länge, Werkstoff und Stückzahl angeben. Ausführung und Verfügbarkeit stimmen wir mit Ihnen ab.
Anwendungen für
Lacknutbolzen
Schaltschrank- & Gehäusebau
Allgemeine Blechverarbeitung
Elektrotechnik & Elektronik
Gerätebau
Fassaden- & Metallbau
Medizin- & Labortechnik
Lacknutbolzen
sicher verarbeiten
Noch unsicher bei der Bolzenwahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
Lacknutbolzen
Fragen zu
Lacknutbolzen
Was kennzeichnet einen Lacknutbolzen?
Sein Gewinde ist durch Längsnuten unterbrochen. Unter dem Flansch befindet sich die Zündspitze für das Bolzenschweißen mit Spitzenzündung.
Welche Gewindegrößen gibt es?
Das Herstellermaßblatt führt M4, M5, M6 und M8.
Welche Längen sind verfügbar?
Die Längen werden im Herstellermaßblatt auf Anfrage angeboten. Bitte nennen Sie uns Ihre gewünschte Länge.
Welche Werkstoffe werden angeboten?
Die Produktbeschreibung nennt Stahl 4.8 verkupfert, Edelstahl A2-50 und Aluminium AlMg3. Die konkrete Ausführung und Verfügbarkeit stimmen wir mit Ihnen ab.
Wie werden Lacknutbolzen geschweißt?
Mit Spitzenzündung. Dabei schmilzt die Zündspitze auf; die Verbindung entsteht zwischen Bolzen und Blech an der Schweißseite.
Sind automatische Prozesse möglich?
Ja. Die Produktbeschreibung nennt manuelles und vollautomatisches Bolzenschweißen. Zuführung und Aufnahme werden auf den Bolzen abgestimmt.
Welche Gerätetechnik wird genannt?
Die Produktquelle zeigt CDP-99M und GAP-M sowie den Automatikschweißkopf RAPIDOR QF als Beispiele. Wir beraten zur passenden Kombination.
Welche Angaben benötigen Sie für eine Anfrage?
Bitte Gewinde, gewünschte Länge, Werkstoff und Stückzahl nennen. Bei Sonderausführungen ergänzen Sie eine Zeichnung und Angaben zur Anwendung.
