Tellerstift
– nicht isoliert
Nicht isolierte Ausführung

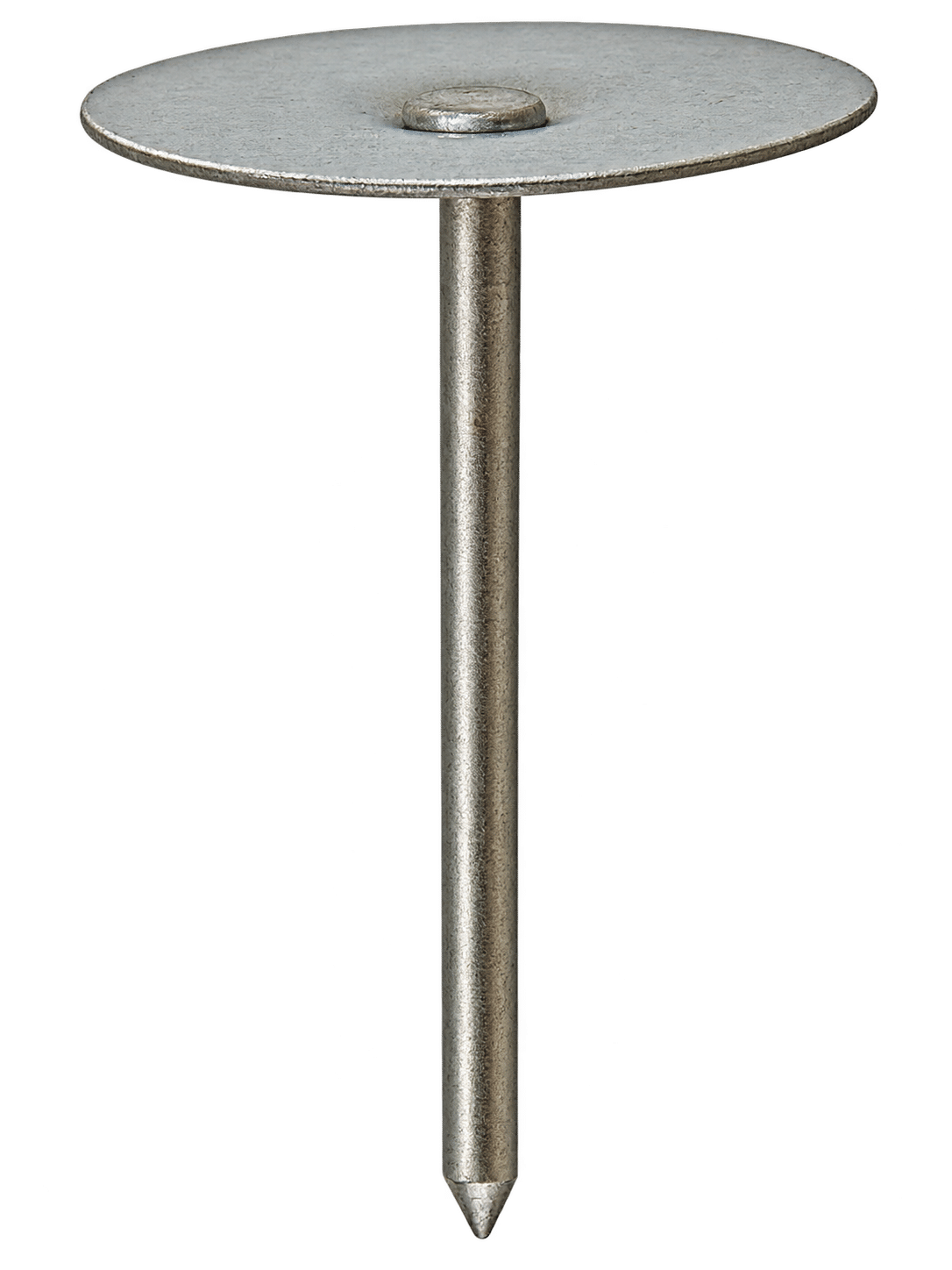

Tellerstift für Isolierbefestigungen: Stift und Teller in einer Bauform. Abmessungen und Werkstoff passend zum Aufbau auswählen.
Teller-Ø 30 mm | Stift-Ø 2 mm | Längen 19,1–54,0 mm
TELLERSTIFT
STIFT UND TELLER.
EINE BAUFORM.
Der nicht isolierte Tellerstift kombiniert einen schlanken Stift mit einem Teller. Die Ausführung wird nach Länge, Werkstoff und den Anforderungen an den Isolieraufbau ausgewählt. Das Herstellerdatenblatt zeigt die Geometrie vor und nach dem Schweißen.
Mehr zu Anwendungen →
| Produkt | Tellerstift |
| Ausführung | Nicht isoliert |
| Teller-Ø d | 30 mm |
| Stift-Ø d₁ | 2 mm |
| Längen l₁ | 19,1 / 25,4 / 28,6 / 38,1 / 47,6 / 54,0 mm |
| Werkstoffe | 4.8 / St. 37 verkupfert; A2-50 / 1.4301; A4-50 / 1.4571 |
PRODUKTBESCHREIBUNG
Nicht isolierter Tellerstift
mit 30 mm Tellerdurchmesser.
Der Tellerstift – nicht isoliert – verbindet Stift und Teller in einer Bauform. Für die Auswahl sind die benötigte Länge, der Werkstoff und der vorgesehene Aufbau maßgeblich. Die lieferbaren Maße und Stückgewichte stehen in der Produkttabelle. Andere Abmessungen und Werkstoffe können vereinbart werden.
Mehr zu den Abmessungen →ABMESSUNGEN
Tellerstift: Abmessungen
und Werkstoffe
| l₁ (mm) | kg / 1.000 Stück, ca. |
|---|---|
| 19,1 | 2,7 |
| 25,4 | 2,8 |
| 28,6 | 2,9 |
| 38,1 | 3,1 |
| 47,6 | 3,4 |
| 54,0 | 3,5 |
Gewichte für St. 37 bei 7,85 kg/dm³.
Werkstoffschlüssel: 4.8: 41-0XX-5XXX; A2-50: 42-0XX-5XXX; A4-50: 48-0XX-5XXX.
Andere Abmessungen und Werkstoffe nach Vereinbarung. Bitte Länge, Werkstoff und Menge angeben; die vollständige Artikelnummer bestätigen wir mit dem Angebot.
Bestellbeispiel im Original-Datenblatt: Tellerstift 2×19,1 aus A2-50 = Art.-Nr. 42-003-4035.
Maße in mm nach dem Tellerstift-Datenblatt. l₁ bezeichnet die Länge vor, l₂ nach dem Schweißen. Gewichte sind Näherungswerte für St. 37.
Datenblatt herunterladen →ANWENDUNGEN
Isolierbefestigungen
mit Tellerstiften
Die Eignung für Ihren Aufbau hängt von Dämmstoffdicke, Grundwerkstoff und Befestigungsanforderung ab. Wir unterstützen Sie bei der Auswahl der passenden Ausführung.
01
Automotive & Fahrzeugbau
02
Schaltschrank- & Elektrogehäusebau
03
Stahlmöbel- & Leichtblechbau
04
Maschinen- & Anlagenbau
05
Schiffbau
06
Lüftungs-, Klima- & Gerätebau
VERARBEITUNG
Verarbeitung
auf die Verbindung abstimmen
Die passende Verarbeitung hängt von Tellerstift, Grundwerkstoff, Blechdicke und Isolieraufbau ab. Stimmen Sie Schweißtechnik, Aufnahme und Parameter auf diese Kombination ab. Wir unterstützen Sie bei der Auswahl.
Für nicht isolierte Tellerstifte bitte Länge, Werkstoff und Stückzahl angeben. Bei abweichender Tellergeometrie ergänzen Sie Ihre Zeichnung oder Maßangaben.
Mehr zum Verfahren →Solution Finder
Noch unsicher bei der Bolzenwahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENAUSWAHL UND ABSTIMMUNG
Passende Ausführung
in drei Schritten
FAQ
Häufige Fragen
zum Tellerstift
Welche Verarbeitung ist vorgesehen?
Der Tellerstift ist zum Bolzenschweißen vorgesehen. Gerät, Aufnahme und Parameter müssen zum Grundwerkstoff, zur Blechdicke und zum Aufbau passen.
SONDERAUSFÜHRUNGEN
Tellerstifte
nach Ihrer Anforderung
Sie benötigen nicht isolierte Tellerstifte in einer anderen Ausführung? Senden Sie uns Ihre Zeichnung sowie Angaben zu Länge, Werkstoff und Stückzahl.
Tellerstifte anfragen →
