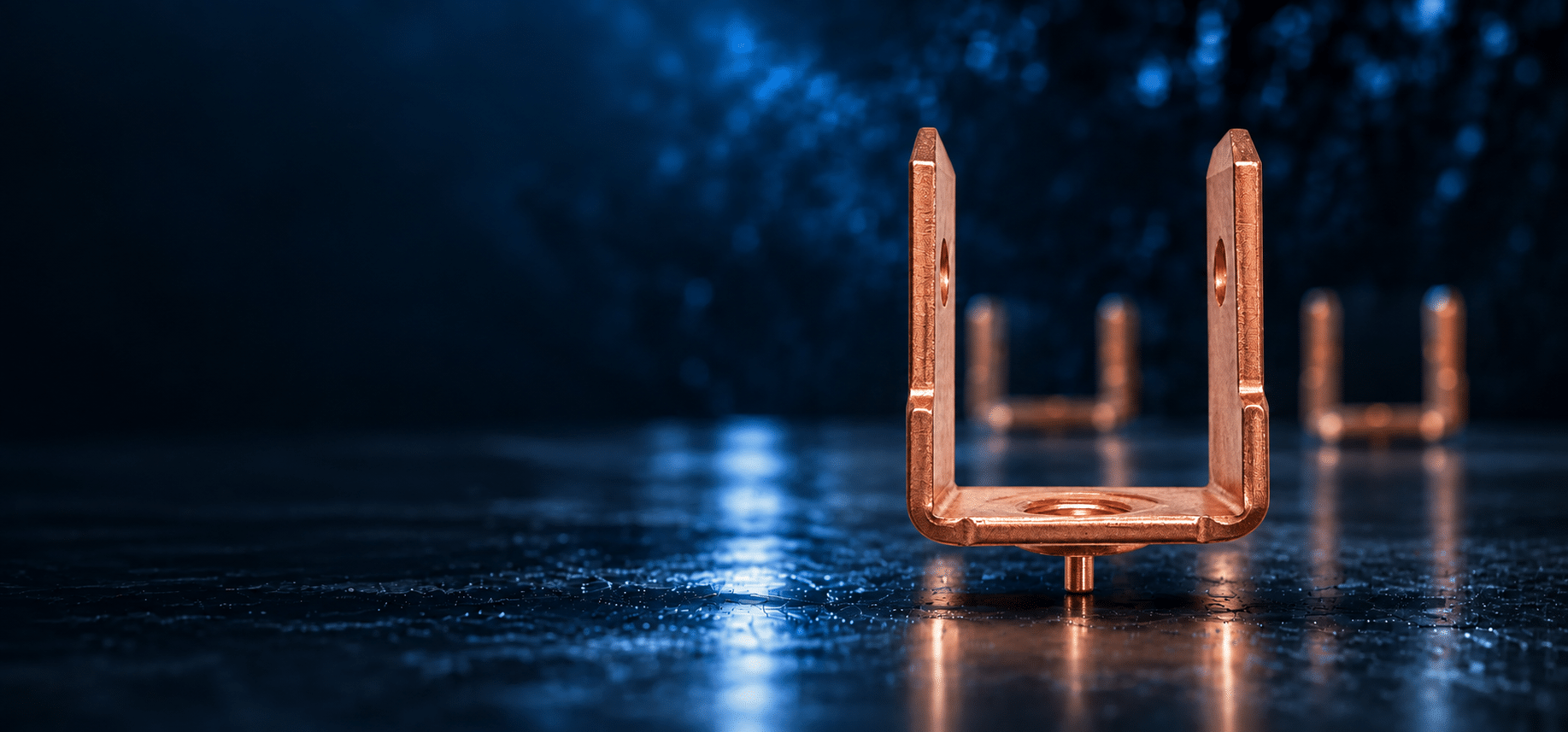

Doppelflachstecker
DFL 6,3
ZWEI ZUNGEN.
6,3 MM.
SPITZENZÜNDUNG.
| Typ | DFL 6,3 – Erdungsflachstecker, Doppelausführung |
| Schweißverfahren | Spitzenzündung / Kondensatorentladung |
| Steckbreite b₁ | 6,3 ±0,1 mm |
| Materialdicke c | 0,8 ±0,05 mm |
| Höhe l | 12 ±0,8 mm |
| Werkstoffe | Stahl, Edelstahl, Messing, Aluminium laut Maßblatt |

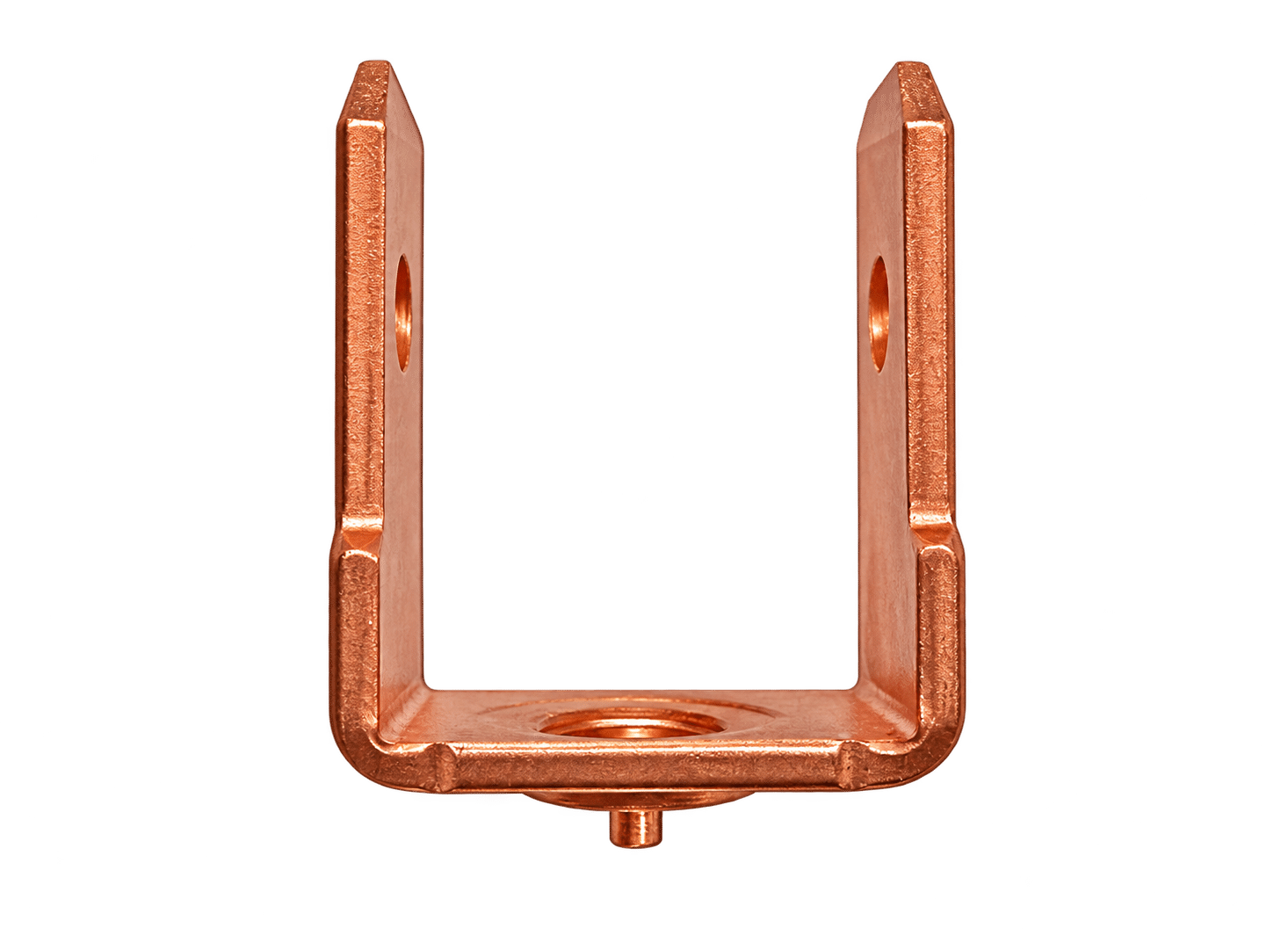

Doppelflachstecker DFL 6,3 für die Spitzenzündung.
Das Herstellermaßblatt führt Stahl 4.8 verkupfert, Edelstahl A2-50, Messing CuZn37 und Aluminium AlMg3 auf. Andere Werkstoffe sind nach Vereinbarung möglich.
Beim Schweißen schmilzt die Zündspitze ab. Der Schweißansatz und beide Steckzungen bleiben erhalten.
Doppelflachstecker DFL 6,3
Maße laut Herstellermaßblatt
| Maß | Wert in mm |
|---|---|
| c ±0,05 | 0,8 |
| l ±0,8 | 12 |
| l₁ ±0,2 | 8 |
| d ±0,1 | 1,5 |
| b ±0,2 | 8 |
| b₁ ±0,1 | 6,3 |
| g ±0,8 | 10 |
Gewicht ca. 1,34 kg je 1.000 Stück aus Stahl (St. 37), gerechnet mit 7,85 kg/dm³.
| Werkstoff | Bezeichnung laut Maßblatt | Bestellschlüssel |
|---|---|---|
| Stahl | 4.8 / St. 37 verk. | 01-063-0011 |
| Edelstahl | A2-50 / 1.4301 | 02-063-0011 |
| Messing | CuZn37 / MS 63 | 03-063-0011 |
| Aluminium | AlMg3 | 04-063-0011 |
Bestellanfrage
Bitte Typ DFL 6,3, Werkstoff beziehungsweise Bestellschlüssel und Stückzahl nennen. Andere Werkstoffe und Sonderausführungen nach Vereinbarung.
Anwendungen für
Doppelflachstecker DFL 6,3

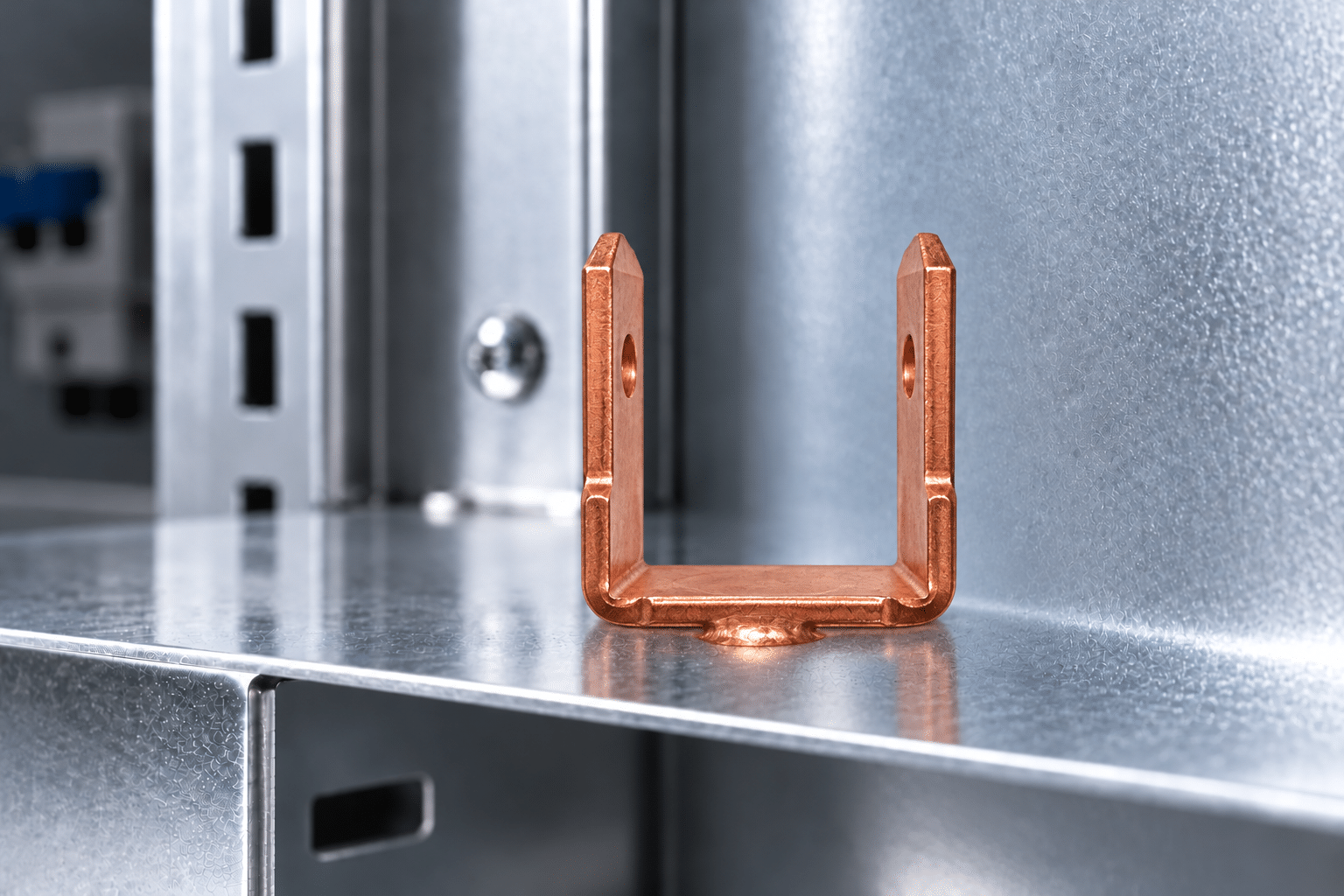

Schaltschrank- & Gehäusebau
Allgemeine Blechverarbeitung
Elektrotechnik & Elektronik
Gerätebau
Fassaden- & Metallbau
Medizin- & Labortechnik
Bolzenschweißen
mit Spitzenzündung
Noch unsicher bei der Bolzenwahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
Doppelflachstecker DFL 6,3
Häufige Fragen
zu Doppelflachsteckern DFL 6,3
Was bedeutet DFL 6,3?
DFL 6,3 bezeichnet den Erdungsflachstecker in Doppelausführung mit 6,3 mm Steckbreite. Die weiteren Maße und Toleranzen stehen im Herstellermaßblatt.
Welche Werkstoffe sind erhältlich?
Das Herstellermaßblatt nennt Stahl 4.8 verkupfert, Edelstahl A2-50, Messing CuZn37 und Aluminium AlMg3. Andere Werkstoffe sind nach Vereinbarung möglich.
Welche Aufgabe hat die Zündspitze?
Die Zündspitze am Schweißansatz leitet den Schweißvorgang ein und schmilzt dabei ab. Die Geometrie mit zwei Steckzungen und der Schweißansatz bleiben erhalten.
Was verändert sich beim Schweißen?
Die Zündspitze verschmilzt, und der Schweißansatz wird mit dem Werkstück verbunden. Die Originalzeichnung zeigt die Zustände vor und nach dem Schweißen. Eine pauschale Schweißverkürzung ist im DFL-Maßblatt nicht angegeben.
Was ist bei der Auswahl zu beachten?
Steckverbindung, Werkstoff, Grundmaterial, Einbauraum und Schweißaufgabe müssen zusammenpassen. Die Eignung für die konkrete elektrische und mechanische Anwendung ist anhand ihrer Anforderungen zu prüfen.
Werden Keramikringe benötigt?
DFL 6,3 wird mit Spitzenzündung verarbeitet. Bei diesem Verfahren werden keine RF-Keramikringe eingesetzt.
Welche Technik eignet sich für DFL 6,3?
Die Herstellerseite nennt CONTACT-M, CDP-99M und den Automatikschweißkopf RAPIDOR QF als Beispiele. Passende Aufnahme, Verfahren und Parameter werden für das Bauteil und den Werkstoff ausgewählt.
Sind Sonderausführungen möglich?
Andere Werkstoffe und Sonderausführungen sind nach Vereinbarung möglich. Bitte senden Sie die gewünschte Geometrie, den Werkstoff, die Stückzahl und die Anforderungen der Anwendung.
