Grobgewinde
bolzen PS
Sägezahnbolzen.
Für Kurzzeit-
hubzündung.
| Produkt | Grobgewindebolzen PS / Sägezahnbolzen |
| Schweißverfahren | Kurzzeithubzündung (Short Cycle) |
| d₁ | 5 mm |
| Längen l₁ | 9,0 · 14,2 · 18,0 · 25,0 mm |
| Flansch d₂ | 6,0 mm (+0,2) |
| Werkstoff | Stahl 4.8; Edelstahl auf Anfrage |
| Sonderausführungen | Nach Kundenanforderung prüfen |

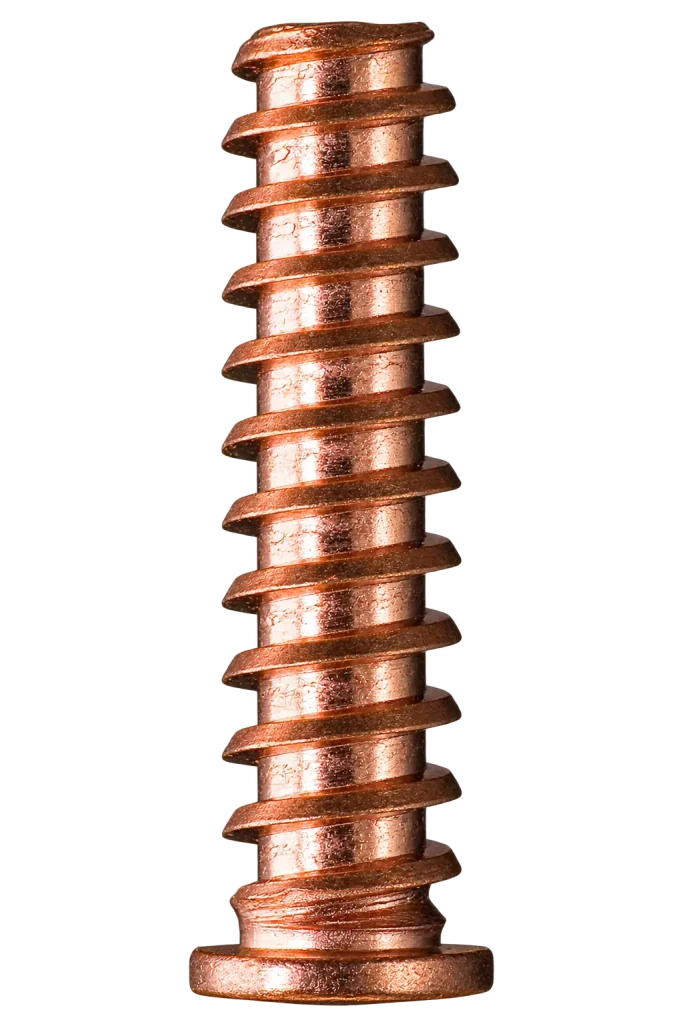

Grobgewindebolzen PS
mit Sägezahnprofil.
Das bsk + BTV Datenblatt führt vier Ausführungen mit d₁ = 5 mm und Längen l₁ von 9,0 bis 25,0 mm auf. Die angegebenen Artikelnummern beziehen sich auf Stahl 4.8; Edelstahl ist auf Anfrage erhältlich.
Die passende Ausführung wird anhand Ihrer Befestigungsaufgabe, des Grundwerkstoffs und der Einbausituation ausgewählt.
Grobgewindebolzen PS
Abmessungen und Bestellnummern
Originaldatenblatt: Grobgewindebolzen (Sägezahnbolzen). Zum Vergrößern anklicken.
| d₁ | l₁ +0,6 | d₂ +0,2 | d₄ ±0,08 | l₃ ±0,5 | h₁ | α ±2° | Bestellnummer · Stahl 4.8 |
|---|---|---|---|---|---|---|---|
| 5 | 9,0 | 6,0 | 0,75 | 5,0 | 0,7–1,4 | 174° | 11-005-S009 |
| 5 | 14,2 | 6,0 | 0,75 | 6,0 | 0,7–1,4 | 174° | 11-005-S014 |
| 5 | 18,0 | 6,0 | 0,75 | 7,1 | 0,7–1,4 | 174° | 11-005-S018 |
| 5 | 25,0 | 6,0 | 0,75 | 8,0 | 0,7–1,4 | 174° | 11-005-S025 |
l₁: Länge vor dem Schweißen. l₂: Länge nach dem Schweißen, siehe Maßzeichnung. Maßbezeichnungen und Toleranzen entsprechen dem Herstellerdatenblatt.
| Stahl 4.8 | Artikelnummern gemäß Maßtabelle |
|---|---|
| Edelstahl | Auf Anfrage |
| Oberfläche | Bei der Anfrage abstimmen |
Grobgewindebolzen PS (Sägezahnbolzen).
Bestellangaben:
Artikelnummer, gewünschte Menge, Werkstoff und Oberfläche angeben. Bei Sonderausführungen bitte zusätzlich Zeichnung, Einbausituation und Anforderungen an die Verbindung senden.
Grobgewindebolzen
für industrielle Anwendungen
Automotive & Fahrzeugbau
Schaltschrank- & Elektrogehäusebau
Stahlmöbel- & Leichtblechbau
Maschinen- & Anlagenbau
Schiffbau
Lüftungs-, Klima- & Gerätebau
Bolzenschweißen
mit Kurzzeithubzündung
Noch unsicher bei der Auswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
Grobgewindebolzen
Häufige Fragen
zu Grobgewindebolzen
Welche Abmessungen sind dokumentiert?
Das bsk + BTV Datenblatt nennt d₁ = 5 mm und die Längen l₁ 9,0, 14,2, 18,0 und 25,0 mm vor dem Schweißen. Flanschmaß d₂, weitere Maße und Toleranzen finden Sie in der Tabelle. Andere Ausführungen prüfen wir auf Anfrage.
Für welche Anwendungen werden Grobgewindebolzen eingesetzt?
bsk + BTV nennt die Automobilzulieferindustrie und den Schaltschrankbau als Einsatzbereiche. Entscheidend für die Auswahl sind die konkrete Befestigungsaufgabe, der Grundwerkstoff und die geforderte Belastbarkeit.
Was bedeuten l₁ und l₂?
l₁ bezeichnet die Bolzenlänge vor dem Schweißen, l₂ die Länge nach dem Schweißen. Die Bestelltabelle führt l₁ auf. Bitte berücksichtigen Sie diesen Maßbezug bei der Auswahl und nennen Sie die benötigte Einbaulänge.
Welche Schweißtechnik eignet sich für Grobgewindebolzen?
Die hier angebotenen Grobgewindebolzen sind für Kurzzeithubzündung (Short Cycle) vorgesehen. Gerät, Pistole oder Schweißkopf sowie Bolzenhalter müssen zur konkreten Geometrie und Schweißaufgabe passen. Die DA-10M wird von bsk + BTV als Beispiel genannt; die Konfiguration ist abzustimmen.
Können Grobgewindebolzen automatisiert verarbeitet werden?
Die automatisierte Verarbeitung wird für die konkrete Ausführung geprüft. Entscheidend sind Bolzengeometrie, Aufnahme, Zuführung und die Zugänglichkeit am Bauteil. Senden Sie uns hierzu Ihre Zeichnung und Angaben zur geplanten Fertigung.
Welche Werkstoffe sind erhältlich?
Die vier Artikelnummern im Datenblatt beziehen sich auf Stahl 4.8. Edelstahl ist auf Anfrage erhältlich. Oberflächenanforderungen und die konkrete Lieferbarkeit stimmen wir mit Ihrer Anfrage ab.
Welche Angaben werden für eine Bestellung benötigt?
Bitte nennen Sie Artikelnummer, Menge, Werkstoff und gewünschte Oberfläche. Bei kundenspezifischen Ausführungen benötigen wir außerdem eine Zeichnung sowie Angaben zum Bauteil, Grundwerkstoff und zur Befestigungsaufgabe.
Sind kundenspezifische Ausführungen erhältlich?
Ja. bsk + BTV fertigt Short-Cycle-Schweißelemente nach Kundenanforderung. Die gewünschte Grobgewindebolzen-Geometrie und weitere Anforderungen werden anhand Ihrer Zeichnung oder Spezifikation abgestimmt.
