INNENGEWINDE-
BUCHSE
ID
INNENGEWINDE.
FEST VERSCHWEISST.
| Norm | DIN EN ISO 13918:2018 |
| Schweißverfahren | Hubzündung |
| Innengewinde | M5 bis M12 |
| Ausführung | Innengewindebuchse ID |
| Länge l₂ | 15 bis 30 mm gemäß Maßtabelle |
| Keramikring | Typ UF, als passende Einheit geliefert |
| Werkstoffe | Stahl 4.8 Edelstahl A2-50 |
| Sonderabmessungen | Auf Anfrage |
Innengewindebuchse ID
mit passendem Keramikring UF.
Für die Verarbeitung werden Keramikringe vom Typ UF eingesetzt. Buchse und Keramikring liefern wir als passende Einheit.
Erhältlich in Stahl 4.8 und Edelstahl A2-50. Weitere Längen und Werkstoffe sind nach Vereinbarung möglich.
Innengewindebuchse ID
nach DIN EN ISO 13918:2018
| d₆ | M5 | M6 | M8 | M8 | M10 | M10 | M12 |
|---|---|---|---|---|---|---|---|
| d₃ | 13 | 13 | 16 | 18,5 | 18,5 | 21 | 23 |
| d₂ | 10 | 10 | 12 | 14,6 | 14,6 | 16 | 18 |
| b | 7 | 9 | 9,5 | 15 | 15 | 15 | 18 |
| α ± 7° | 140° | 140° | 140° | 140° | 140° | 140° | 140° |
| l₁ ± 1 | l₂ + 2,3 | l₂ + 2,3 | l₂ + 2,8 | l₂ + 3,5 | l₂ + 3,5 | l₂ + 3,5 | l₂ + 3,7 |
| l₂ | 15 | 15 | 20 | 25 | 25 | 25 | 30 |
| h₄ | 4 | 4 | 5 | 6 | 6 | 7 | 7 |
| Normbezeichnung | 4.8 | A2-50 |
|---|---|---|
| Alternative Bezeichnung | St. 37 | 1.4301 |
| Material-Bestellschlüssel | 31-xxx-xxxx | 32-xxx-xxxx |
Andere Längen und Werkstoffe nach Vereinbarung.
Innengewindebuchsen ID und Keramikringe UF werden als passende Einheit geliefert.
Innengewindebuchsen ID
für industrielle Anwendungen
Stahlbau
Fahrzeugbau
Maschinenbau
Anlagenbau
Schienenfahrzeuge
Schlosserei
Bolzenschweißen
mit Hubzündung
Noch unsicher bei der Auswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
Innengewindebuchsen ID
Häufige Fragen
zu Innengewindebuchsen ID
Welche Innengewinde und Längen sind erhältlich?
Das Datenblatt führt M5, M6, M8, M10 und M12 auf. Die Länge l₂ liegt je nach Ausführung zwischen 15 und 30 mm. Für M8 und M10 gibt es Varianten mit unterschiedlichen Außendurchmessern. Weitere Längen sind auf Anfrage erhältlich.
Welche Werkstoffe sind erhältlich?
Innengewindebuchsen ID sind in Stahl 4.8 und Edelstahl A2-50 erhältlich. Im Datenblatt sind die alternativen Bezeichnungen St. 37 und 1.4301 angegeben. Weitere Werkstoffe sind nach Vereinbarung möglich.
Was ist eine Innengewindebuchse ID?

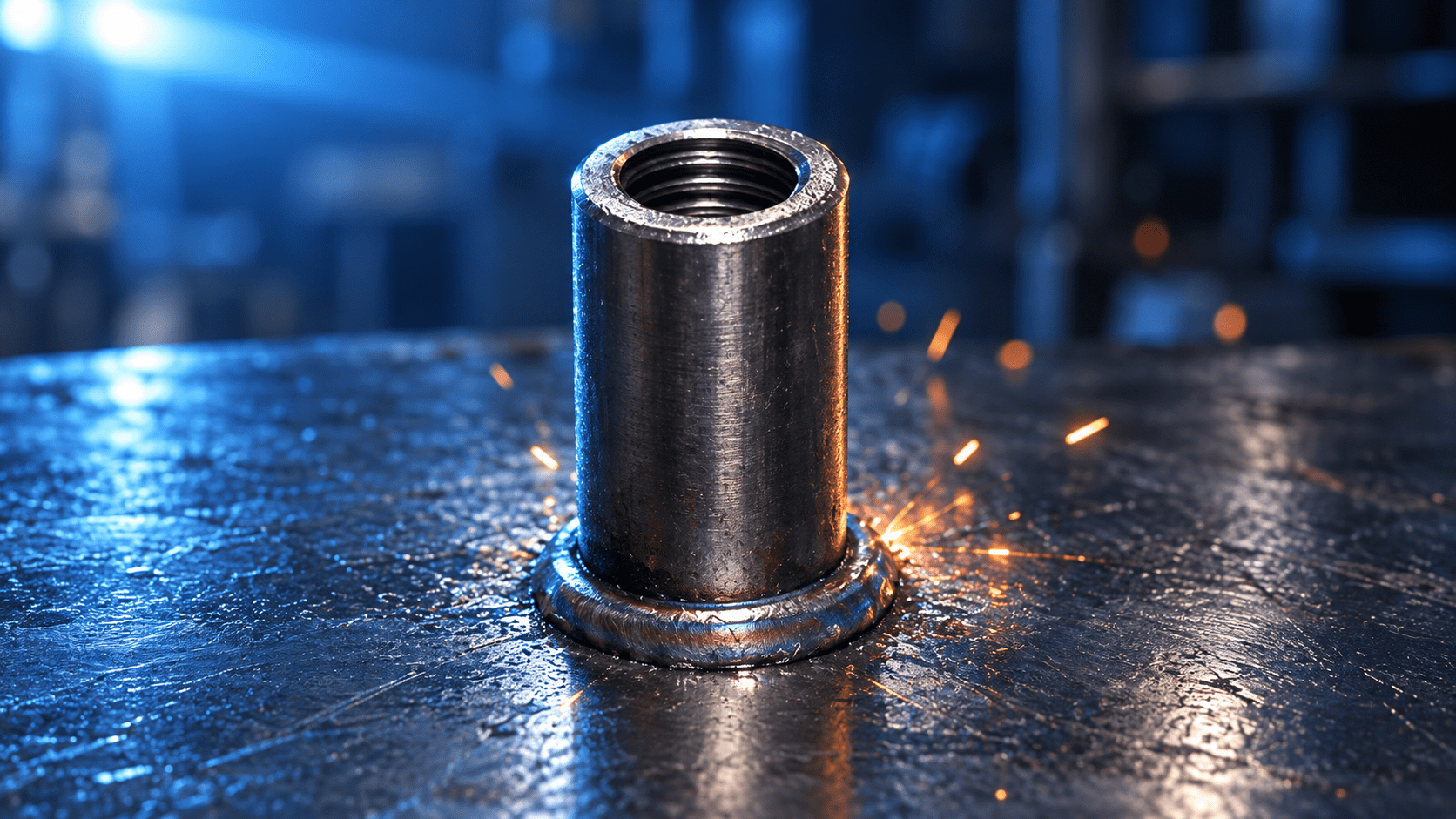

Eine Innengewindebuchse ID ist ein anschweißbares Schweißelement mit Innengewinde. Nach dem Anschweißen kann eine Schraube in die Buchse eingeschraubt werden. Die Buchse hat kein Außengewinde.
Mit welchem Verfahren wird die ID verschweißt?
Der Typ ID ist für das Bolzenschweißen mit Hubzündung ausgelegt und entspricht DIN EN ISO 13918:2018. Die Buchsen eignen sich für manuelle und vollautomatische Schweißprozesse.
Wie lese ich die Maßtabelle?
d₆ bezeichnet das Innengewinde, d₂ den Außendurchmesser der Buchse und b die Gewindetiefe. l₁ ist die Länge vor, l₂ die Länge nach dem Schweißen. d₃ und h₄ beschreiben den Schweißwulst. Die Maße sind in Millimetern angegeben; der Winkel α beträgt 140° ± 7°.
Welche Keramikringe werden verwendet?
Innengewindebuchsen ID werden zusammen mit Keramikringen vom Typ UF verwendet. Buchsen und Keramikringe werden als passende Einheit geliefert.
Welche Gerätetechnik passt zur Innengewindebuchse ID?
Für ID wird Gerätetechnik für das Bolzenschweißen mit Hubzündung eingesetzt. Die gezeigten Geräte, Schweißpistolen und Automationslösungen dienen der Orientierung. Die passende Kombination und Ausstattung stimmen wir auf Buchsengröße, Werkstoff und Schweißaufgabe ab.

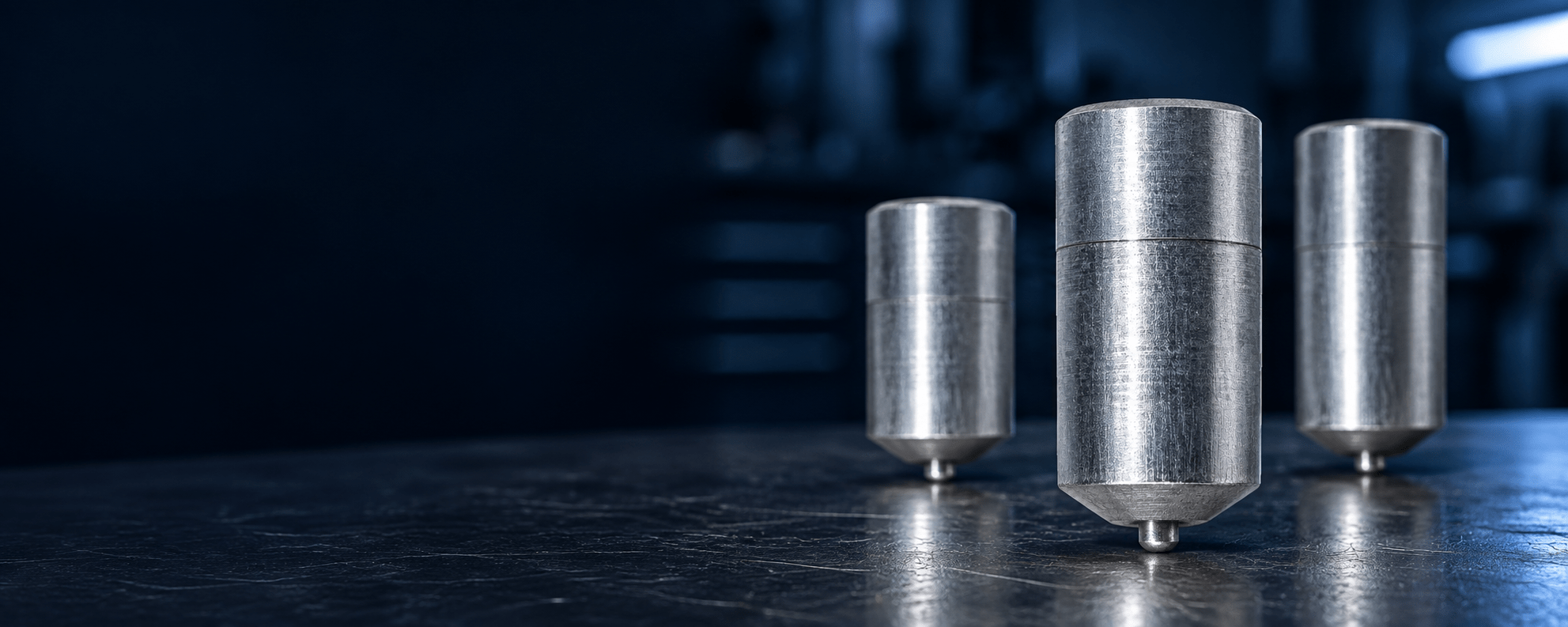

Sind Sonderabmessungen erhältlich?
Ja. Andere Längen und Werkstoffe sind nach Vereinbarung möglich. Senden Sie uns die gewünschte Gewindegröße, Abmessungen, den Werkstoff und die Stückzahl oder eine Zeichnung. Wir prüfen die passende Sonderausführung.
