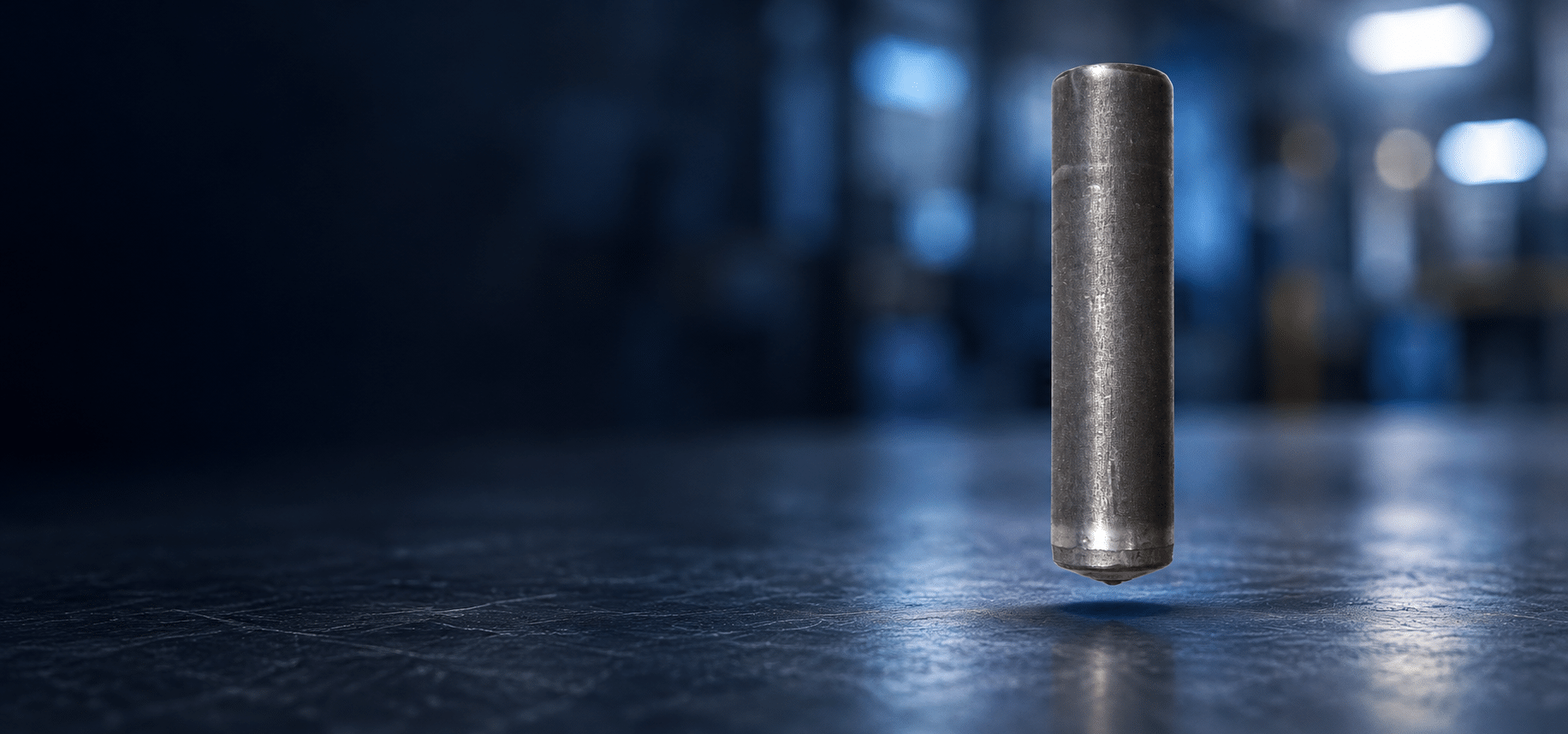

STIFT
UD
GLATTER SCHAFT.
ANSCHWEISSBARE VERBINDUNG.
| Schweißverfahren | Hubzündung |
|---|---|
| Durchmesser | Ø 6–16 mm |
| Normbezug laut Datenblatt | DIN EN ISO 13918:2018 |
| Werkstoffe | Stahl 4.8 · Edelstahl A2-50 |
| Keramikring | UF mit Aluminiumlotung |
| Schutzgas | Ohne Aluminiumlotung bis Ø 10 mm |

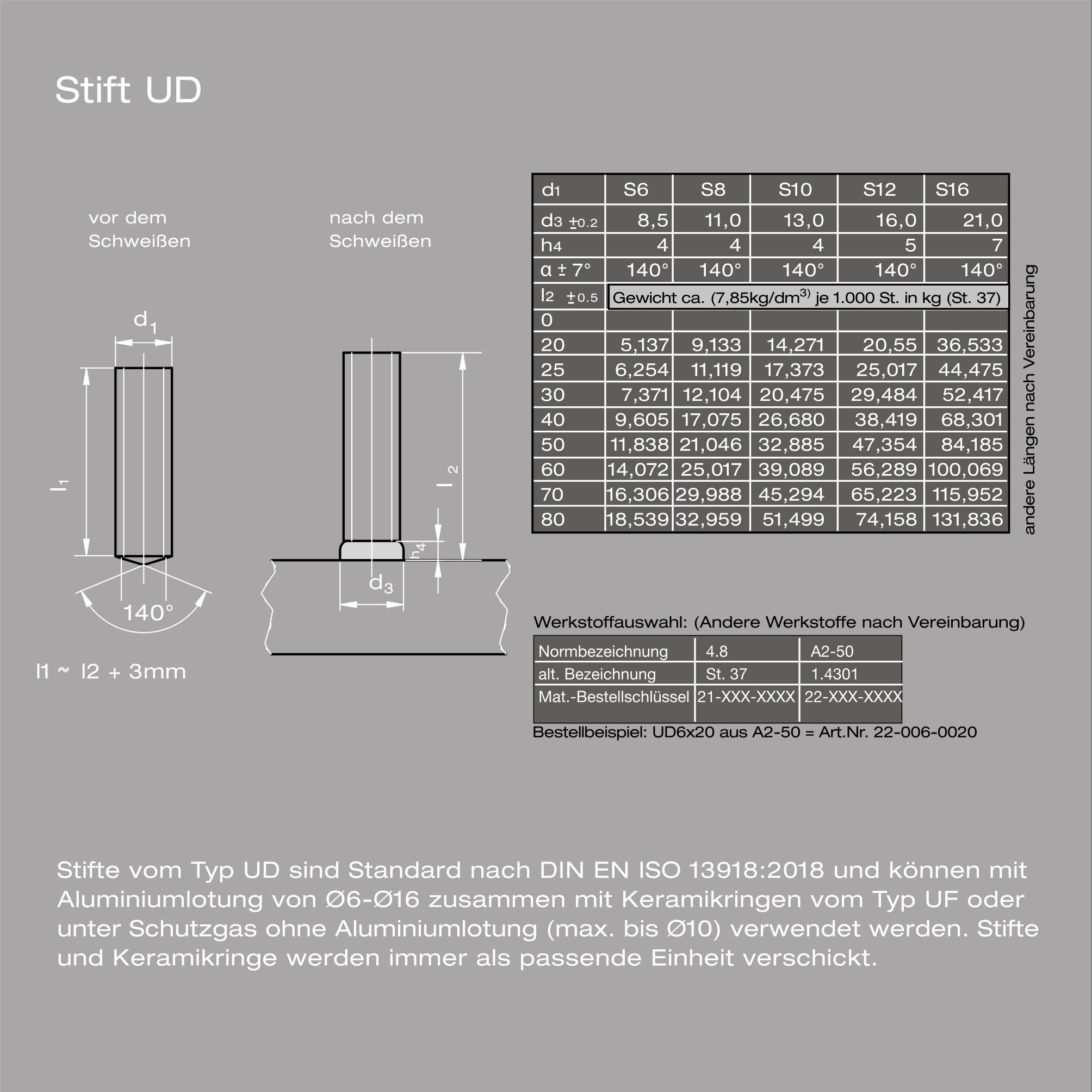

Stift UD: Form und Ausführung
UD: Abmessungen
und Werkstoffe
| d₁ | d₃ | h₄ |
|---|---|---|
| S6 | 8,5 | 4 |
| S8 | 11,0 | 4 |
| S10 | 13,0 | 4 |
| S12 | 16,0 | 5 |
| S16 | 21,0 | 7 |
d₃ ±0,2 mm; l₂ ±0,5 mm; α = 140° ±7°. l₁ ≈ l₂ + 3 mm.
| d₁ | l₂ in mm |
|---|---|
| S6 | 20, 25, 30, 40, 50, 60, 70, 80 |
| S8 | 20, 25, 30, 40, 50, 60, 70, 80 |
| S10 | 20, 25, 30, 40, 50, 60, 70, 80 |
| S12 | 20, 25, 30, 40, 50, 60, 70, 80 |
| S16 | 20, 25, 30, 40, 50, 60, 70, 80 |
*Für alle fünf Durchmesser sind die aufgeführten Längen 20–80 mm im Datenblatt belegt. Andere Längen nach Vereinbarung. Leere Datenblattfelder werden nicht als lieferbare Kombinationen ausgelegt.
| Werkstoff | Klasse | Bezeichnung im Blatt | Schlüssel |
|---|---|---|---|
| Stahl | 4.8 | St. 37 | 21-xxx-xxxx |
| Edelstahl | A2-50 | 1.4301 | 22-xxx-xxxx |
Bestellbeispiel laut Datenblatt: UD6×20 aus A2-50 → Art.-Nr. 22-006-0020.
Stift UD
für industrielle Aufgaben
Stahlbau
Fahrzeugbau
Maschinenbau
Anlagenbau
Schienenfahrzeuge
Schlosserei
Bolzenschweißen
mit Hubzündung
Noch unsicher bei der Auswahl?
Finden Sie die passende Lösung für Ihre Anwendung.
SOLUTION FINDER STARTENTechnik für
UD-Schweißaufgaben
DAI-3300
DA-22M
Automation & CNC
Häufige Fragen
zu Stift UD
Welche Größen und Längen sind dokumentiert?
Das Datenblatt nennt Ø 6–16 mm und insgesamt l₂ 20–80 mm. Die Tabelle zeigt nur Kombinationen mit einem Eintrag im Herstellerblatt. Andere Längen und die aktuelle Lieferbarkeit werden auf Anfrage geklärt.
Welche Werkstoffe werden angeboten?
Stahl 4.8 und Edelstahl A2-50. Das Datenblatt führt dazu St. 37 beziehungsweise 1.4301 auf; andere Werkstoffe nach Vereinbarung.
Was kennzeichnet die Bauform?

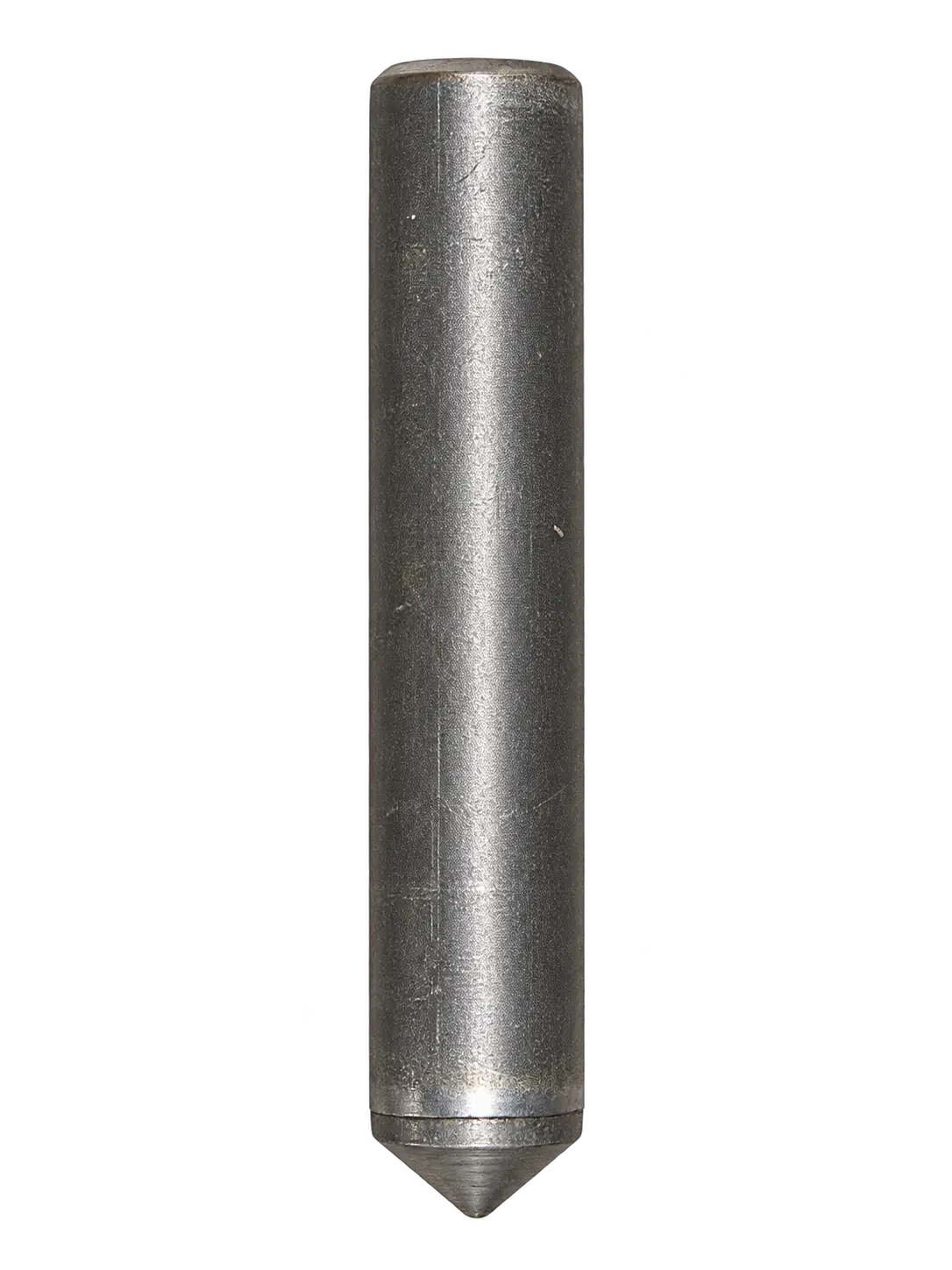

Das Originalfoto zeigt den unverschweißten Stift mit glattem Schaft und konischer Schweißspitze. Das Datenblatt führt fünf Durchmesser von 6 bis 16 mm auf. Stahl 4.8 und Edelstahl A2-50 sind als Werkstoffe angegeben.
Mit welchem Schweißverfahren wird gearbeitet?
Hubzündung – manuell oder vollautomatisch. Mit Aluminiumlotung und Keramikring UF für Ø 6–16 mm; unter Schutzgas ohne Aluminiumlotung nur bis Ø 10 mm laut Quelle.
Wie lese ich die Maßtabelle?
l₁ bezeichnet die Länge vor dem Schweißen, l₂ die Länge danach. d₃ und h₄ beschreiben den Bereich der Schweißwulst. d₃ ±0,2 mm; l₂ ±0,5 mm; α = 140° ±7°. l₁ ≈ l₂ + 3 mm.
Welcher Keramikring gehört zum Produkt?
Der Hersteller nennt den Typ UF. Ring und Element müssen passend zur Größe und Anwendung ausgewählt werden. Die passenden Ringabmessungen stimmen wir mit Ihnen ab.
Ist jede gezeigte Gerätetechnik für alle Größen geeignet?
Nein. Die Karten zeigen Beispiele für Hubzündungstechnik. Die Eignung ist für die jeweilige UD-Größe und den Werkstoff zu prüfen. Gerät, Pistole, Schweißkopf, Halter und Schweißbadschutz werden für Ihre Aufgabe ausgewählt.
Sind andere Längen oder Sonderausführungen möglich?
Wir fertigen Sonderbolzen nach individuellen Anforderungen. Senden Sie uns Größe, gewünschte Länge, Werkstoff, Stückzahl und gegebenenfalls eine Zeichnung. Die konkrete Ausführung wird geprüft.
