Werktisch mit Auslegearm
Flexibel positionieren. Sicher spannen. Das Werkzeug geführt einsetzen.

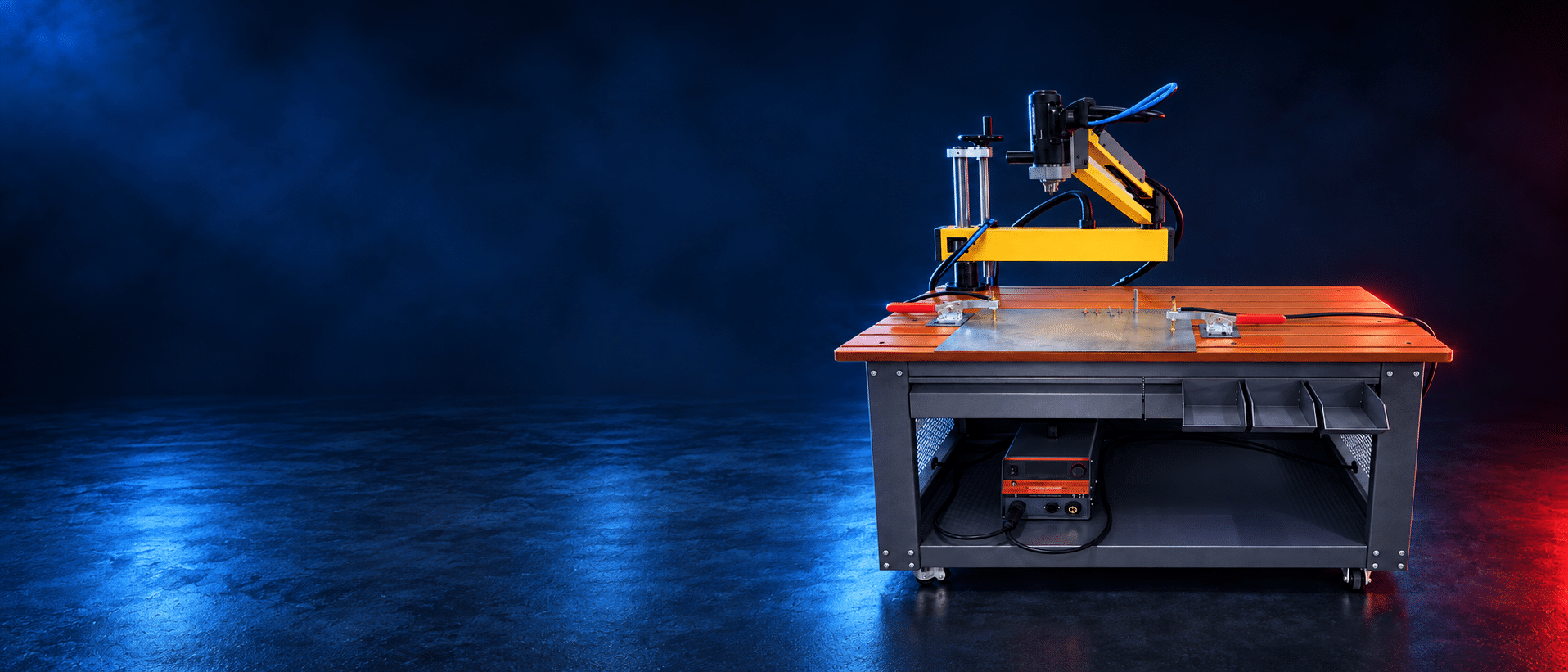

Der isolierte, rollbare Werktisch verbindet eine großzügige Arbeitsfläche mit einem höhenverstellbaren Auslegearm. Für manuelles und automatisches Bolzenschweißen – abgestimmt auf Ihre Anwendung.
Anwendungsbeispiel mit Schweißausstattung. Werkzeug, Schweißgerät und Zuführung werden passend zur Aufgabe abgestimmt.
Technische Daten
Mobil. Isoliert. Übersichtlich.
Die temperaturbeständige Kunststoffplatte mit T-Nuten bietet Platz für Werkstück und Spannmittel. Zwei Kniehebel-Massespanner fixieren das Werkstück und stellen den Massekontakt her.
- Isolierter Tischaufbau für den Schweißarbeitsplatz.
- Schubladen und Schütten für Bolzen, Werkzeuge und Kleinteile.
- Lenkrollen mit Feststellbremsen für flexible Aufstellung.
Der Masseanschluss am Werkstück bleibt auch bei isoliertem Tischaufbau erforderlich.
Auslegearm mit Höhenverstellung
Der Auslegearm unterstützt die rechtwinklige Werkzeugführung zum Werkstück. Die Höhenverstellung erfolgt über eine Handkurbel; eine Gasdruckfeder unterstützt die Bewegung.
- Werkzeugführung im 90°-Winkel zum Werkstück.
- Integrierte Kabelführung hält den Arbeitsbereich übersichtlich.
- Handpistole, Automatikpistole oder Schweißkopf mit passender Aufnahme.
- Auch für Bohren, Gewindeschneiden oder eine Absaugung mit geeigneter Aufnahme.
Ausstattung & Ausführungen
| Werktisch ohne Auslegearm | 90-050-5017 |
|---|---|
| Werktisch mit Auslegearm | 90-050-5018 · Adapterplatte nach Absprache |
| Auslegearm zur eigenen Montage | 90-050-5016 |
Handgeführtes Bolzenschweißen
Komplettausstattung mit Werktisch, Auslegearm, Handpistole und Schweißgerät auf Anfrage. Die Handpistole wird manuell mit Bolzen bestückt. Dreifußaufnahme oder Positionierrohr für Schablonen und Handgriff werden entsprechend der Aufgabe ausgewählt.
Automatische Bolzenzuführung
Kombination mit Automatikpistole und Schweißgerät – wahlweise mit manuellem Bolzeneinwurf oder vollautomatischer Zuführung. Für Schablonen stehen Positionierrohre mit Ø 20, 22, 26 oder 30 mm zur Auswahl. Schweißköpfe nach technischer Abstimmung.
Lieferumfang, Werkzeugaufnahme und Gerätekombination werden bei der Anfrage festgelegt.
Anwendungsbeispiele

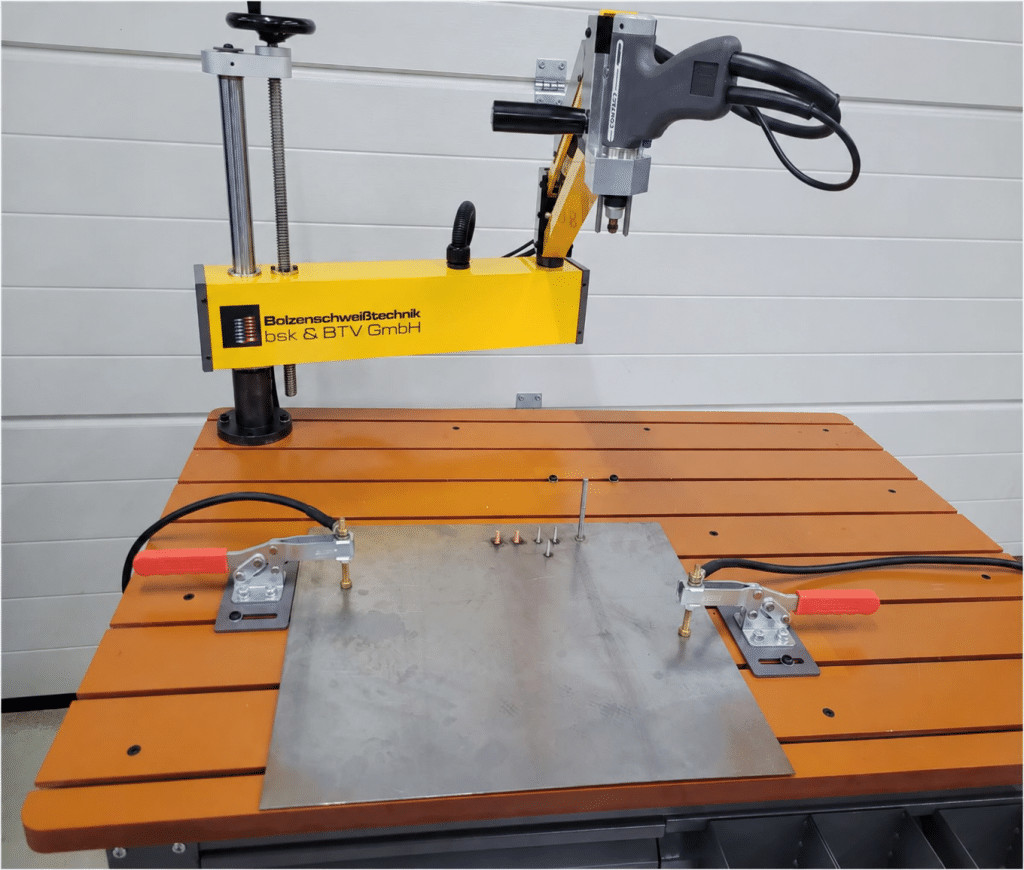

Mit Handpistole
Manuelle Bolzenbestückung. Dreifußaufnahme oder Positionierrohr für Schablonen; Handgriff zur Bedienung.

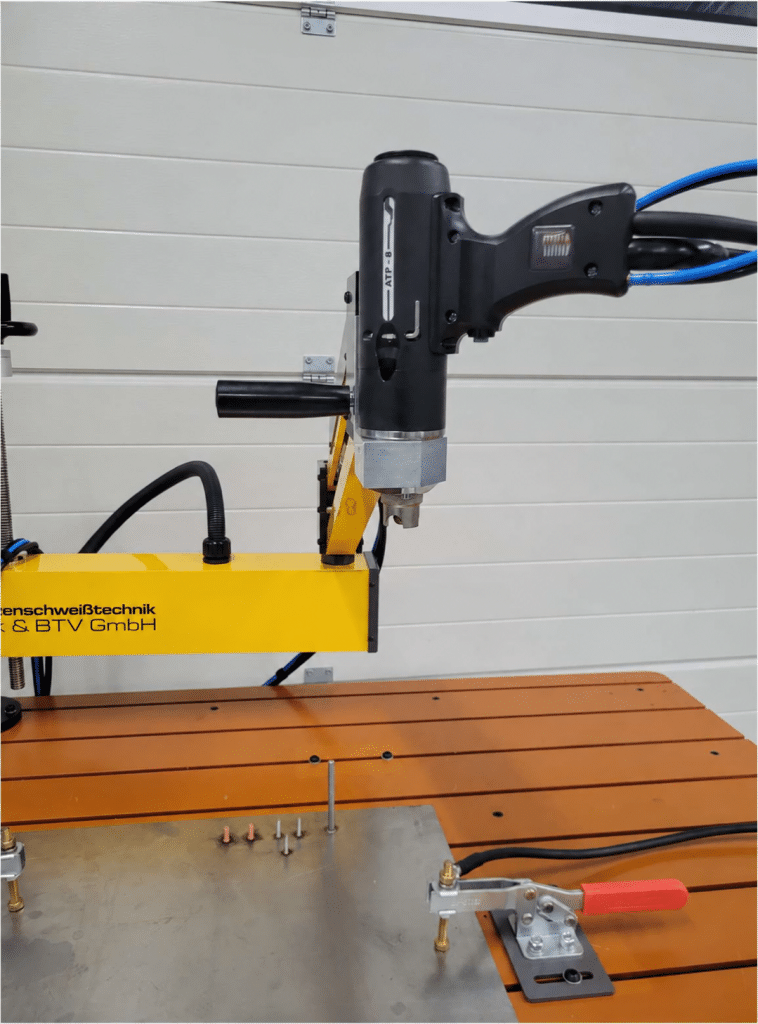

Mit Automatikpistole
Manueller Bolzeneinwurf oder vollautomatische Zuführung. Positionierrohre mit Ø 20, 22, 26 oder 30 mm für Schablonen.
Die Fotos zeigen Ausstattungsbeispiele. Werkzeugaufnahme und Lieferumfang werden für die jeweilige Anwendung abgestimmt.
Häufig gestellte Fragen
Ist das abgebildete Schweißgerät enthalten?
Die Abbildung zeigt eine Anwendung. Tisch und Auslegearm sind in den genannten Ausführungen erhältlich. Eine komplette Schweißausstattung wird auf Anfrage zusammengestellt.
Welche Pistolen und Schweißköpfe lassen sich verwenden?
Handpistolen, Automatikpistolen oder Schweißköpfe können über eine passende Aufnahme befestigt werden. Werkzeug, Adapter und gegebenenfalls Zuführung werden technisch abgestimmt.
Kann der Arm an einem vorhandenen Tisch montiert werden?
Der Auslegearm ist einzeln unter 90-050-5016 erhältlich. Die Montage und Eignung des vorhandenen Arbeitsplatzes sollten vorab abgestimmt werden.
Ihr Werkstück. Ihr Arbeitsplatz.
Nennen Sie Werkstück, Schweißverfahren, verwendete Pistole und gewünschte Ausstattung. Wir stimmen Tisch und Auslegearm auf Ihre Aufgabe ab.
